BTS555 - примеры размещения в приводе (часть 3)

 Чем хорош BTS555 - это своей компактностью и неприхотливостью, опять же, всегда можно допилить до нужного размера. Ну и навесной монтаж позволяет более гибко монтировать его, как душе угодно.





BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 1 фото 2

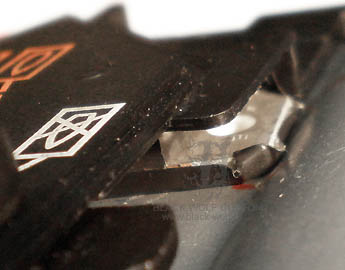

Пример размещения в АК серии фирмы VFC. Укладывается вместо предохранителя, подходит для любых моделей, как с цельным прикладом так и с раскладным (фото 1-4).



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 3 фото 4



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 5 фото 6



Вариант размещения в М серии для весла (фото 5-6).



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 7 фото 8



Как вариант для G36, подходит для всех выпускающих фирм. Ключ клеится на двухсторонний скотч. Есть кстати термоскотч двухсторонний можно на него, главное, чтобы не было контакта с корпусом бокса (фото 7-8).



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 9 фото 10



Вариант размещения в FN FAL фирмы King Arms. Требуется поработать напильником для придания нужной формы, иначе не войдет (фото 9-10).



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 11 фото 12



Для М4 серии с крейнстоком, пилить много, нудно... (фото 11-12)



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 13 фото 14



Для М4 серии с батареями в цевье, тоже самое что выше, только наоборот (фото 13-14).



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 15 фото 16



Как вариант для М14 ТМ. Исключительно для снайперского варианта без автоматического огня (фото 15-17).



BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 17 фото 18



Или обычный вариант как для М14 G&G (фото 18).





BTS555 - примеры размещения в приводе (часть 3) BTS555 - примеры размещения в приводе (часть 3)

фото 19 фото 20



Вариант тля М16 используемой в качестве легкого пулемета, дополнительно установлен радиатор и залито в термоклей (фото 19-20).



Продолжение следует...
