Tokyo marui SIG SAUER P226 Rail

Вашему вниманию предлагается небольшой обзор blowback пистолета фирмы Tokyo Marui SIG SAUER P226 RAIL. Обзор чисто технический, касающийся только аэрсофт версии пистолета. Я намеренно не углубляюсь в то, насколько он идентичен оригиналу. Мнения по этому вопросу можно узнать, посмотрев нижеприведенные ссылки.

Поверхностный осмотр:

Пистолет поставляется в стильно сделанной черной коробке из картона с изображением самого пистолета, логотипами MARUI и NAVY SEALs. На коробке также присутствуют надписи SIG SAUER P226 RAIL HI-KICK HI-GROUPING Sidearm of the special forces U.S.Navy SEALs. Provides the "To Hell and Back Reliability" that has made SIG so famous.

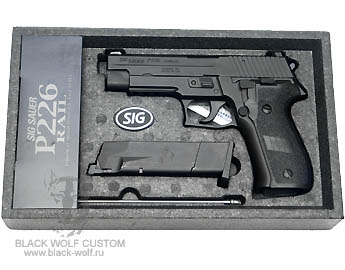

Комплектация: в пакете - инструкции, каталог, мишени. В ложементах из пенопласта черного цвета - сам пистолет, магазин, шомпол и за декоративной картонкой с надписью SIG SAUER P226 RAIL - пакетик с 0,2 шарами примерно около 200 шт.

Берем в руки (без магазина) и сразу понятно, что это пластик, но очень качественный и похожий на металл, если смотреть со стороны. С магазином, вес которого больше половины самого пистолета, уже впечатляет. И по ощущениям нельзя сказать, что в руках держишь голимый пластик. Как обычно Маруй на высоте: ничего не болтается и не кажется хлипким. Рукоятка так вообще кажется монолитной, благодаря весу магазина, утяжелителю в рукоятке и плотной сборке накладок.

Затворная рама практически не люфтит (ну может, чуть-чуть у основания курка) и ходит легко, без заеданий. С левой стороны имеются надписи: SIG SAUER P226 stainless, чуть ниже SIGARMS INC. EXETER-NH-USA. C правой стороны, в окне затвора, надпись 9 mm Para.

Пластик отлит очень качественно, практически без швов. Целик и мушка изготовлены из металла, но не регулируемы. Мушка фиксируется изнутри пластиковой скобой. Целик крепится двумя винтами и является одновременно крепежом направляющей цилиндра к затворной раме.

Рамка тоже отлита достаточно качественно, но имеет шов от литья по центру, начиная с встроенной направляющей для навесного оборудования (планка Вивера), до основания рукоятки. На правой стороне имеются надписи -TOKYO MARUI CO.LDT.- MADE IN JAPAN и логотип ASGK с серийным номером U658 921.

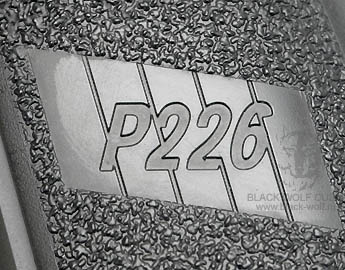

С левой стороны находятся фиксатор затвора, защелка магазина, рычаг безопасного спуска курка, затворная задержка - все выполнено из металла. На накладке рукоятки слева надпись P226, справа SIG SAUER. Обе половинки соединяются с тыльной стороны, образуя одно целое рукоятки. Магазин вставляется очень легко, где-то на одну треть вcей длины входит с небольшим натягом до фиксации защелки магазина. При нажатии на защелку магазина, он под собственным весом, без проблем, легко выпадает.

Магазин выполнен полностью из металла. На заправку, до полного его заполнения газом, уходит порядка 5 сек. Зарядку магазина шарами можно осуществлять двумя способами. Первый - это отжать подаватель шаров до основания и засыпать шары. Второй способ - делать это через губки магазина, шары тогда входят жестко, с характерным щелчком. В магазин вмещается 23 шара. Одной заправки хватает почти на 2 магазина, а точнее, на 42 шара.

Принцип действия автоматики: gas type with blow-back system. Ударно-спусковой механизм двойного действия. Можно начать стрельбу как с уже взведенного курка, так и самовзводом, при первом нажатии на спусковой крючок. В качестве системы предохранителя используется фиксатор затвора*. Для установки на предохранитель надо слегка нажать с правой стороны на фиксатор затвора до щелчка. Для снятия с предохранителя надо нажать с левой стороны на фиксатор затвора. Также есть в наличии рычаг безопасного спуска курка.

Фото 13.

Надо отметить, что по механике конструкторы Tokyo Marui опять на высоте. Минимум мелких запчастей. Удобство сборки разборки. Очень неплохо сделана камера hop-up и реализация его регулировки. Не надо тебе никаких шестигранников и отверток, все регулируется легко и доступно.

Фото 14. [+]

Неполная разборка:

Неполная разборка может потребоваться для чистки, смазки и регулировки hop-up. Она осуществляется так же, как и на реальном образце и не требует применения какого-либо инструмента, что очень удобно в полевых условиях. Однако при сильном загрязнении потребуется уже полная разборка, что лучше делать в спокойной обстановке и с применением инструментария.

Для неполной разборки надо:
1. Извлечь магазин, можно заодно проверить на наличие шарика в стволе :).
2. Опустить вниз фиксатор затвора
3. Снять затвор.

Фото 15.

Теперь, при необходимости, можно почистить и смазать пистолет. Hop-up регулируется вращением колесика регулировки: для уменьшения - по часовой стрелке, для увеличения - против часовой стрелки. При поставке hop-up, как правило, выставлен в среднее положение.

Сборка осуществляется в обратном порядке. Для того, чтобы фиксатор затвора встал на место, надо отвести затворную раму назад и слегка нажать на внешний ствол, одновременно нажимая на фиксатор затвора.

Фото 16.

Немного тестов:

Был произведен отстрел на расстоянии 6 метров, шарами 0,20 гр. и газом фирмы Guarder. При температуре 20.2С и относительной влажности 30%.
1. С применением стенда по одному выстрелу, все 23 шара.
2. С руки все 23 шара подряд.

Точка прицеливания центр черного круга. Внешний диаметр 113 мм, диаметр черного круга 70 мм (стандартная маруевская мишень) Показания хронографа SPEEDER-2000 Shooting Chrony фирмы GUARDER 83м.с. - 92 м.с.

Фото 17.

С применением стенда по одному выстрелу, все 23 шара.

Фото 17.

С руки все 23 шара подряд.

Фото 14. [+]

Дополнительно:

Комплектация:
1. Инструкция - 1 шт.
2. Мишени - 5 шт.
3. Каталог Tokyo Marui - 1 шт.
4. Пакетик шаров 0,2 (200 шаров) - 1 пакетик
5. Шомпол - 1 шт.
6. Магазин - 1 шт.
7. Пистолет - 1 шт.
8. Заглушка в ствол - 1шт. (должна быть, но не была обнаружена ни в одном из 5-ти экземпляров)

Вес:
Упаковки - 1180 гр.
Магазина - 291 гр.
Пистолета - 507 гр.
Пистолет с магазином - 798 гр.
Заправленный магазин - 298 гр.

Габаритные размеры:
Упаковка - 400Х188Х54мм
Пистолет - 196Х147Х36 мм
Магазин - 129Х53Х24 мм

* 25.03.2008 - спасибо Деду (Дед [PzPlBtl803]) за то, что не поленился и указал на ошибку в статье по поводу предохранителя. После чего она была исправлена и дополнена четырмя фото как работает предохранитель на P226. Фото примера работы предохранителя делалось на пистолете с установленным гардеровским металлом.
