Рилстил магазин от М серии в качестве battery pack.

Часто так бывает, что невозможно штатно разместить источник питания в самой винтовке. Этим как правило страдают карабины М4 серии с RIS&RAS и телескопически прикладом. И как правило источник питания размещают либо на рисе в AN/PEQ, либо берут телескопический приклад типа crane stock с предусмотренных для аккумуляторов полостей.

Кто-то просто не заморачиваясь прикручивает аккумулятор к прикладу изолентой, что не для всех может показатся эстетичным. А как быть тому кто не приемлет AN/PEQ'и и crane stock'и? Остается вариант размещения аккумулятора на прикладе в подсумке...



Рилстил магазин от М серии в качестве battery pack.

фото 1



На фото 1 как раз такой вариант, но максимально антуражный. Изготовлен из родного магазина от М серии. Переделки минимальны. Разместить в нем можно банки типа 17Х42 мм с максимальным вольтажом 10.8В, на 12В тоже можно, но уже без муляжей патронов. В данном случае размещены банки 9.6В на 1500 мАч. В дальнейшем планируется установить на 2000 мАч.



Рилстил магазин от М серии в качестве battery pack. Рилстил магазин от М серии в качестве battery pack.

фото 2 фото 3



Теперь вернемся к нашему магазину и тем переделкам коим он был подвергнут для возможности его использования. Для начала он был разобран. Вынуты подаватель с пружиной. Сразу удаляем опорные выступы удерживающие донную крышку. Отсоединяем пружину от подавателя. Удаляем на подавателе направляющие выступы, для увеличения внутреннего объема магазина.



Рилстил магазин от М серии в качестве battery pack. Рилстил магазин от М серии в качестве battery pack.

фото 4 фото 5



В отличии от аэрсофтных магазинов у родных ребра там где проходит дульце патрона намного глубже, поэтому для того, чтобы аккумулятор проходил свободно их надо немного выгнуть обратно во внешнюю сторону. Для этого можно использовать любой твердый предмет по диаметру схожий с аккумулятором. В идеале чуть с большим диаметром. Вставляется внутрь и с помощью молотка придаем нужную форму.



Рилстил магазин от М серии в качестве battery pack. Рилстил магазин от М серии в качестве battery pack.

фото 6 фото 7



Муляжи патронов взяты из пулеметной ленты М249 фирмы G&P. Всего потребуется три штуки для полной эмуляции полного магазина. Они тоже были немного доработаны. Кончики пуль пришлось немного закруглить, так как муляжи не входят в родной магазин по длине. Далее надо закрепить муляжи патронов во избежание их потери во время эксплуатации. По очереди приклеиваем к основанию подавателя и так далее. В качестве клея использовался моментальный клей-гель КОНТАКТ (фото 5-6).



Рилстил магазин от М серии в качестве battery pack. Рилстил магазин от М серии в качестве battery pack.

фото 8 фото 9



Далее устанавливаем собранный блок муляжей патронов через нижнюю часть магазина. Вставляем аккумулятор до упора тем самым фиксируем муляжи патронов, можно сказать намертво. Контейнер готов, можно размещать в подсумке расположенном на прикладе.



Рилстил магазин от М серии в качестве battery pack.

фото 10

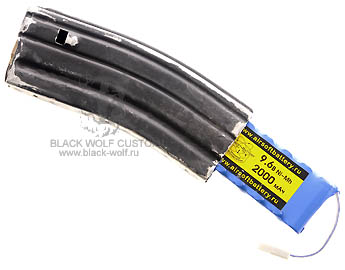

11.10.2008 - Установлен заказанный в Airsoft Battery аккумулятор на 9.6В 2000 мАч Mi-Mh. По габаритам оказался чуть меньше предыдущего аккумулятора.
