Поломка Systema M150 Cylinder Unit for PTW M4/M16 Series



Поломка Systema M150 Cylinder Unit for PTW M4/M16 Series



Ничто не вечно под луною... Недешевые привода PTW M4/M16 Series производства фирмы Systema тоже ломаются, и еще как. В данном случае поршневая группа, а точнее поршень (сама стальная гребенка) и до кучи голова поршня с цилиндром. Ранее где то на конференциях жаловались еще на электронику.



Systema M150 Cylinder Unit for PTW M4/M16 Series Systema M150 Cylinder Unit for PTW M4/M16 Series

Фото 1 Фото 2

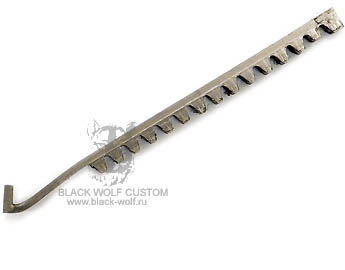

Само тело цилиндра повреждено изнутри ближе к выходному отверстию. От ударов изнутри деформировались стенки цилиндра начиная с его середины до передней стенки цилиндра. Из-за чего образовалось несколько вздутий на внешней поверхности цилиндра. Причиной последнего послужила деформация стальной гребенки на поршне, как видно на фото 6 выгнуло ее хорошо. Эта же гребенка своей выгнутой частью деформировала голову поршня приведя ее в нерабочее состояние Фото 7.



Systema M150 Cylinder Unit for PTW M4/M16 Series Systema M150 Cylinder Unit for PTW M4/M16 Series

Фото 3 Фото 4


Сама стальная гребенка сделана из достаточно прочной стали в меру закаленной не потерявшей и пластических свойств. На выправку потребовались определенные усилия, без молотка как обычно дело не пошло :).



Systema M150 Cylinder Unit for PTW M4/M16 Series Systema M150 Cylinder Unit for PTW M4/M16 Series

Фото 5 Фото 6


Так же был поврежден сам поршень. В месте деформации стальной гребенки удерживающие выступы были сорваны. Отверстие в поршне под винт удерживающий голову поршня разбито, явно голова поршня гуляла во время работы под разными углами. Что интересно, при разборке не была обнаружена возвратная пружина головы поршня.


Systema M150 Cylinder Unit for PTW M4/M16 Series


Фото 7


Так как цилиндр был принесен уже разобранным, то не исключаю возможность, что его уже протеряли до моего осмотра. В противном случае если это не так, то получается, что поломка произошла по вине производителя который забыл при сборке вставить возвратную пружину головы поршня. Очень маловероятно конечно, но следов выработки на направляющем винте от пружины не наблюдается вообще...


Ссылки по теме:
Конференция Systema PTW user group
Systema - официальный сайт
Автор, фото: Black Wolf
