Баги и доработки для Guarder New Generation M4 Metal Receiver

Качество изготовления новой линейки боди - "Guarder New Generation M4 Metal Receiver" меня, откровенно, пугает... Мало того, что часть внутренних запчастей стала очень некачественной в исполнении и самом материале, так теперь эта же участь, похоже, затронула и внешние запчасти.

как было... как должно быть

Фото 1
Щель шириной 1 мм
Фото 2

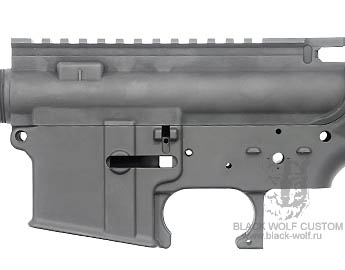

А должно было быть так...



Самый большой баг и, к тому же трудно устранимый - это, пожалуй, будет щель между двумя половинками боди при вставленных пинах, которая достигает в ширину в наибольшей своей точке 1 мм. (фото 1) Причем, она с обеих сторон боди разная. Если с левой стороны она 1 мм, то с правой 0,8 мм (фото.3) При этом верхняя половина ресивера перекашивается на правую половину вверх, если смотреть с фронта (фото 5) соответственно.



как было... как было...

Фото 3
Щель шириной 0,8 мм
Фото 4
Смещение отверстия...



Особенно сильно заметна разница в уровне оси отверстия, если соединить обе половинки без пина и посмотреть в отверстие для штифта (фото 4), где сразу видно на сколько смещено отверстие у крепления верхней части ресивера. Исправляется выравниванием отверстия верхнего ресивера до совпадения с отверстием нижнего ресивера. Для устранения люфта вверх-вниз, с внешней стороны, в точке наибольшего люфта (отверстие идет под углом), сверлится отверстие 1,5 мм, нарезается резьба 2 мм и ввинчивается винт до устранения люфта.



как было... как должно быть (после доработки)

Фото 5
Хорошо видно как боди перекошено
Фото 6
Овальное отверстие...



Фиксируется клеем или расклепывается (аккуратно!). Дополнительно можно пролить по всей длине отверстия каким-либо полимером, типа "Poxipol", эпоксидной смолой или холодной сваркой. После чего доработать отверстие до нужного диаметра. Как пример можно посмотреть в статье Diemaco 5.56mm C7A2 Rifle(фото 9). Далее баг относится к разряду неприятных, особо на ТТХ невлияющий. Это овальное отверстие под переводчик огня. На фото 6 хорошо видно, как оно смещено в лево на 0,3 - 0,5 мм (у разных боди по-разному).



как было... как должно быть (после доработки)

Фото 7 Фото 8



После установки переводчика он заметно люфтит при переключении режимов огня, иногда создается впечатление, что он плохо закреплен и вот-вот отвалится. Лечится теми же полимерами или холодной сваркой. Следующий ни багом, ни ляпом назвать нельзя, так как сделано под родной узел хоп-апа, который туда, собственно, спокойно устанавливается. Но учитывая, что вроде и якобы все запчасти взаимозаменяемы и совместимы с запчастями маруй, то в данном случае на совместимость тест не прошел 100%.



как было... как должно быть (после доработки)

Фото 9 Фото 10



А проблема в следующем: гардер поставляет свои боди с модулями хоп-ап, изготовленные из пластика. Качество их, обычно, не удовлетворяет требованиям, поэтому их заменяют на металлические камеры хоп-апа сторонних производителей. В данном случае это была камера хоп-апа от фирмы Systema, которая является образцом по совместимости и качеству. Так вот, она-то, как раз, и не пролезла в это боди. Причина тому, как видно на фото 7 и 9, более узкий проход под верхнюю часть камеры хоп-па, на которой установлен механизм регулировки, состоящий из пластиковых шестеренок. Не хватило буквально 0,5 мм для того, чтобы передняя шестеренка могла пройти. У гардера, кстати, она тоньше на эти самые 0,5 мм.



как было... как должно быть (после доработки)

Фото 11
как было
Фото 12
после доработки



Доработка, как видно из фото 12, достаточно простая, только для этого нужен под рукой инструмент, наподобие дремела с фрезой. Материал выбирается на глубину 0,8 мм и в ширину на 5-6 мм. Следующее что еще потребуется доработать для полного счастья - это защелку крышки экстрактора гильз. Сделана она, кстати, в отличии от других производителей, очень качественно. Но засчет того, что диаметр у самой защелки большой, при полной сборке она упирается в имитацию затвора с цилиндром и не защелкивается до конца, а цепляет, буквально, краешком. При малейшем движении или постукивании по приводу, она сразу открывается.



как было... как должно быть (после доработки)

Фото 13 Фото 14



Чтобы этого избежать, надо ее уполовинить в диаметре. А чтобы она еще и защелкивалась без усилия, не портя при этом само боди (край там очень тонкий и ломается быстро), надо защелку немного скруглить к самому краю. И последнее, это имитация пинов, из четырех всего один был вбит, как и было задумано изначально. Остальные легко вставлялись и сразу же выпадали при первом перевертывании ресивера. Лечилось только клеем. Можно было бы отнести все эти недоразумения к единичному случаю, если б это уже не было по счету пятое боди, причем, приобретенное на WGC и Uncompany за последние полгода в разные промежутки времени.

Автор, фото: Black Wolf
