Альтернативный способ скрытой проводки проводов

Альтернативный способ скрытой проводки проводов на выносной аккумулятор большой емкости для М4А1 со складным прикладом. У четверок эта проблема обычно возникает у винтовок с RIS-ом. А проблема эта становится еще острее если на винтовки стоит тюнинг. Который требует большего напряжения и большей емкости аккумулятора. Что для этого надо?

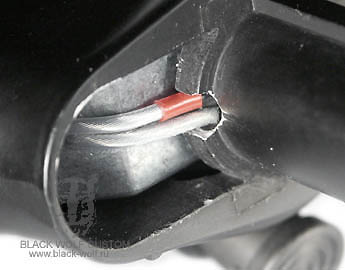

Укладка проводов в месте пропила Пропил под провода, вид с внутренней части ресивера



Совсем не много - пропустить проводку через трубу выдвижного приклада и как то сделать так чтобы провод выходил на подсумок с аккумулятором. И при этом этот провод не было видно, и он не мешался при складывании раскладывании приклада. Надо сделать следующее - заменить проводку, или переделать ее в сторону приклада. Благо длина проводов выходящих в цевье это позволяют сделать. Далее делаем пропил как показано на фото и проводим провод внутрь хвоста нижней части ресивера.

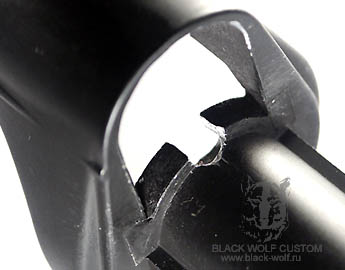

Пропил под провода, вид со стороны заглушки Доработанная крепежная шайба под проводку



Для того чтобы мы могли потом без проблем соединить трубу приклада с ресивером, надо доработать крепежную шайбу следующим образом. Смотрим фото. Выпиливаем кусок чуть больше размера проходящей проводки. Все края обязательно скругляем, дабы потом при сборке и эксплуатации не повредить провода острыми краями.



Пропил в трубе приклада под проводку В собранном виде, приклад сложен



Следующая операция это пропил в конце трубы приклада с той стороны в которую Вы будите выводить провода, и где собственно будет висеть подсумок с аккумулятором. Пропил делается примерно глубиной 15 мм и шириной 8 мм. Так же не забываем снять фасочки и максимально скруглить края. В сомом прикладе, напротив крайней точки пропила в трубе делаем отверстие нужного размера под проводку.

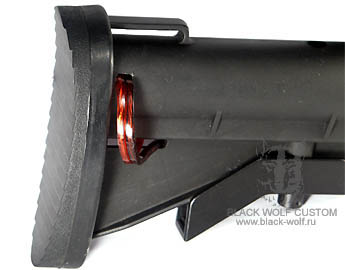

Приклад выдвинут в крайнее положение Общий вид с затыльником, без подсумка.



Все, теперь можно приступать к сборке. Особое внимание обратите, когда будите пропихивать провода в основании хвоста под приклад, и последующей сборке/соединения ресивера, чтобы провода легли точно в паз. Ставим на место пластиковую заглушку, ее переделывать вообще не придется. Прежде чем устанавливать трубу приклада отформуйте положение проводов, чтобы они не мешали свободному проходу крепежному винту. Ставим трубу, свинчиваем, следя чтобы при завинчивании шайба не крутилась вокруг своей оси. Проводим провода через сам приклад. Спаиваем провода для надежности, те что выходят из бокса и те что идут уже непосредственно в подсумок к аккумулятору. Можно конечно сделать разъемы для удобства разборки в будущем, но при этом нет никакой гарантии что они не вылетят, так как провода будут иметь во время эксплуатации возвратно поступательное движение. Закрываем затыльником от фирмы Guarder, вешаем подсумок с аккумулятор. Аппарат готов к работе.



P.S. Если честно сам я не сторонник всяких там подсумков для аккумуляторов. Стараюсь обходится тем что есть, или просто изначально рассчитывать под определенный привод его мощность с максимальными переделками под батарейный отсек без изменения вешнего вида девайса.

Автор, фото: Black Wolf
