ЗАМЕТКИ от Black Wolf Custom

Опытный образец усилителя бокса для М14

Все владельцы Tokyo Marui М14 желающие собрать снайперскую винтовку на её базе известна проблема технического ограничения используемого бокса и выпускаемых промышленностью внутренних комплектующих. Бокс достаточно хрупкий, а выпускаемые шестерни рассчитаны максимально на 150 пружину. Когда вопрос встает об установке пружины номиналом 170 в следствии чего автоматически возникает вопрос о надёжности всей системы в целом.

Усилитель бокса для М14 - вид с зади Усилитель бокса для М14 - вид с переди

Фото 1. [+]
Фото 2. [+]

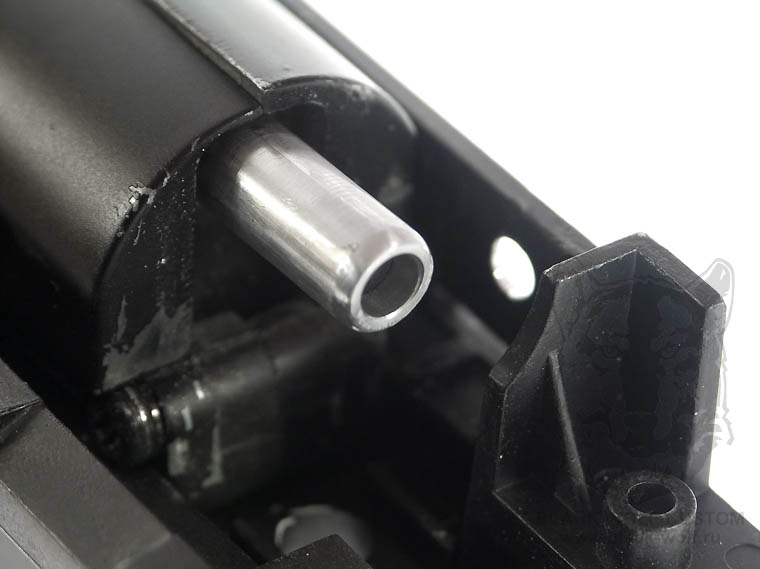

Усилитель бокса для М14 - вид на бокс где должен стоять усилитель бокса Усилитель бокса для М14 - установленый усилитель бокса

Фото 3. [+]
Фото 4. [+]

Вот и у меня данный вопрос стал актуальным, ибо надо было собрать на базе ТМ М14 винтовку с начальной скоростью шарика на срезе ствола на менее 170 м.с.. И сделать надо было так, чтобы после десятка выстрелов не искать стенки бокса и его внутренностей вокруг стрелявшего. До этого момента был опыт сборки ТМ М14 с 150 пружиной и стальным усилителем бокса сделанного из стальной пластины (Custom RAS M14 Wood Stock). Это была так сказать первая пробная версия усилителя.

Усилитель бокса для М14 - место крепления усилителя бокса Усилитель бокса для М14 - вид на установленный усилитель бокса

Фото 5. [+]
Фото 6. [+]

Собственно на фото 1-2 новая версия усилителя от фрезерованная из алюминиевого сплава Д16Т. Монтаж производится установкой между боксом и стенками основы магазиноприёмника в натяг. То есть передняя часть стенок бокса и стенок основания магазиноприёмника вплотную прилегают к усилителю. В следствии чего ударные нагрузки равномерно распределяются на стенки бокса, усилителя и основе крепления бокса. Бокс у М14 расположен под углом к оси ствола и для того чтобы не выдавило усилитель из своего посадочного места от вибрации он крепится к левой стенке основания винтом М4 (фото 5). Кол-во изменений в базовых деталей для установки усилителя минимальны. На сколько он эффективен будет известно после полевых испытаний.

Автор, фото: Black Wolf
