ВСС custom. Часть 2. Вид изнутри.

В продолжение обзора по магнитогорскому ВСС ранее опубликованному в статье "ВСС custom. Часть 1. Внешний осмотр." рассмотрим данное изделие, так сказать, изнутри.

Для тех, кто не читал первую часть или уже забыл о чем шла речь напомню, что данный образец под серийным номером МГ-10005 заказывался не в стандартной комплектации. То есть практически одна "тушка" с предустановленным базовым пустым китайском боксом и камерой хоп-апа из-за двух модифицированных деталей отвечающих за переводчик огня и предохранитель. Так же по желанию заказчика данный образец вместо покраски был заворонен.



ВСС custom - установленнй бокс с лева ВСС custom - установленный бокс с права ВСС custom - отсоединеный глушитель ВСС custom - посадочное место глушителя

Фото 1. [+]
Фото 2. [+]
Фото 3. [+]
Фото 4. [+]



Ствольная коробка фиксируется стандартно по подобию систем АК с той лишь разницей, что направляющая с возвратной пружиной находится четко сверху по центру. По ней же двигается фальшзатвор и той же возвратной пружиной возвращается в исходное положение. Кнопка для открытия ствольной крышки стандартная от АК и немного модифицированная до внешнего вида положенного для ВСС (фото 1 и 2). Резьба под глушитель, как уже упоминал ранее в предыдущем обзоре имеет порядка 12 витков с шагом 1 мм (фото 3).

Кнопка фиксации кожуха глушителя подпружинена стальной пружиной в виде полукольца уложенной напротив отверстия под кнопку фиксации. Надо заметить, что ни пружина, ни кнопка фиксации никак не закреплены относительно своих посадочных мест. Соответственно пружина может сдвинутся в любом направлении, а кнопка выпасть после откручивания глушителя (фото 4). Поэтому при сборке и разборке следует внимательно следить за запчастями данного узла. Кнопка фиксации глушителя имеет значительный люфт из-за чего и глушитель немного люфтит по оси.



ВСС custom - отсоединеный приклад ВСС custom - моторный отсек ВСС custom - тыльная часть ствольной коробки ВСС custom - передняя часть ствольной коробки

Фото 5. [+]
Фото 6. [+]
Фото 7. [+]
Фото 8. [+]

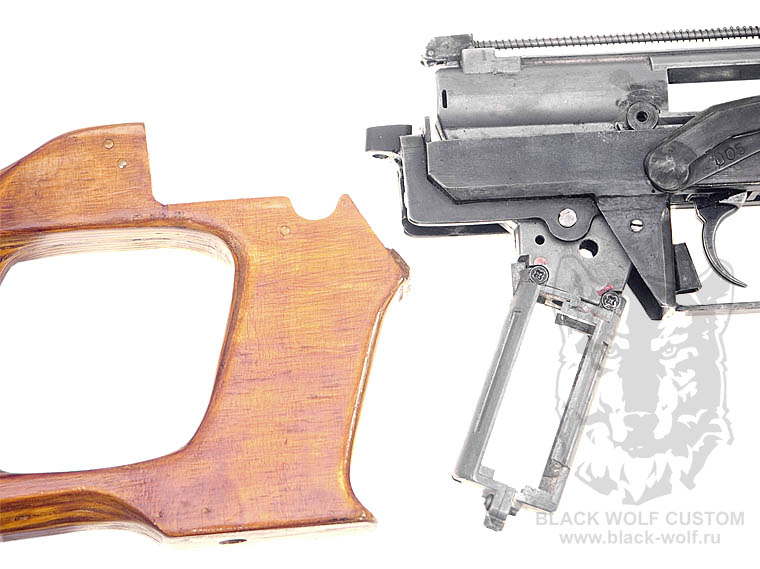

Приклад фиксируется двумя винтами. Один в месте где у оригинала находится кнопка отстегивания приклада. Он вкручивается в "встроенный" в приклад стальную гайку залитую эпоксидкой (фото 6). А второй, как и у АК с низу в моторную раму двигателя (фото 5). Приклад склеен судя по всему из нескольких листов клееной фанеры разной толщины, где еще до склеивания было выбрано место под моторную раму с двигателем. С тыльной и передней части хорошо видно, что все узлы сварены между собой (фото 7 и 8).



ВСС custom - вид снизу ВСС custom - винт фиксации бокса ВСС custom - отсекатель одиночного огня ВСС custom - отсекатель одиночного огня крупным планом

Фото 9. [+]
Фото 10. [+]
Фото 11. [+]
Фото 12. [+]



Бокс в ствольной коробке фиксируется шпилькой пропущенной через две боковые стенки и технологическое отверстие бокса. С левой стороны данная шпилька замаскирована под нижнюю из трех меток автоматического огня (фото 9 и 10). Для регулировки положения бокса и его более четкой фиксации предусмотрены еще два винта с двух сторон на "ушах" (фото 7, 9 и 10).

Вот и дошли до модифицированных деталей бокса. Первое это предохранитель. Используется стандартная АКашая деталь механического предохранителя с доработками (фото 11). Доработка заключается в следующем: в боксе под ось вращения сверлится отверстие, нарезается резьба и все это сажается на винт дабы не отваливалось от бокса, и делается дополнительная прорезь под рычаг внешнего переключателя предохранителя (фото 12).



ВСС custom - предохранитель ВСС custom - переводчик огня ВСС custom - переводчик огня 2 ВСС custom - рычаг предохранителя

Фото 13. [+]
Фото 14. [+]
Фото 15. [+]
Фото 16. [+]

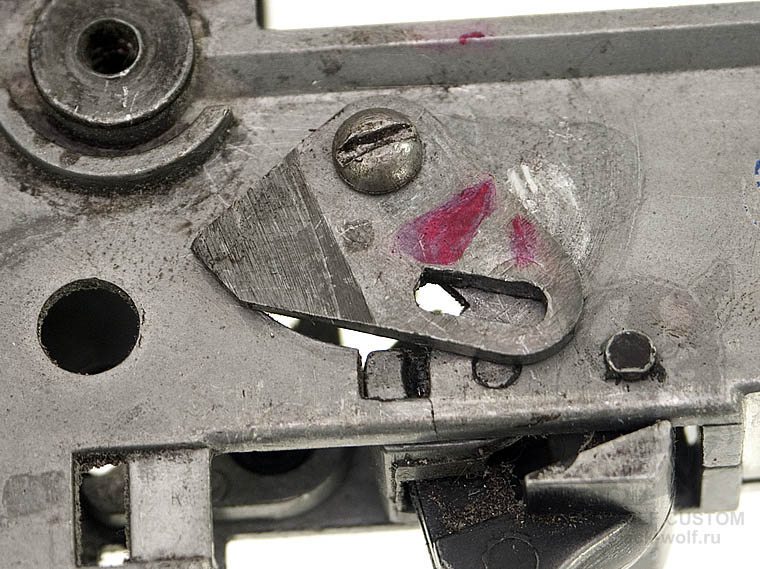

Следующей переделке подвергся отсекатель одиночного огня (фото 13 и 14). В него был дополнительно вмонтирован выступ для возможности его поднятия вверх с внешней стороны бокса. Сам переключатель огня выполнен весьма оригинально. Он состоит из рычага Г образной формы короткий конец которой зафиксирован в стальной пружине растяжения, а та в свою очередь зафиксирована на гайке переключателя режима огня (фото 15 и 16).

В действие приводится следующим образом - переключатель огня по умолчанию находится в режиме автоматического огня соответственно Г образный рычаг под давлением пружины поднимается вверх и большей его частью упирается в выступ на отсекателе одиночного огня поднимая его тоже вверх переводя бокс в режим автоматического огня. При повороте переключателя огня рычаг опускается вместе с отсекателем одиночного огня переводя его в режим одиночного огня. Надеюсь принцип работы сего узла описал понятно.



ВСС custom - место крепления приклада вид с низу ВСС custom - тыльная часть ствольной коробки из нутри ВСС custom - защелка магазина ВСС custom - основание ствольной коробки с переди

Фото 17. [+]
Фото 18. [+]
Фото 19. [+]
Фото 20. [+]

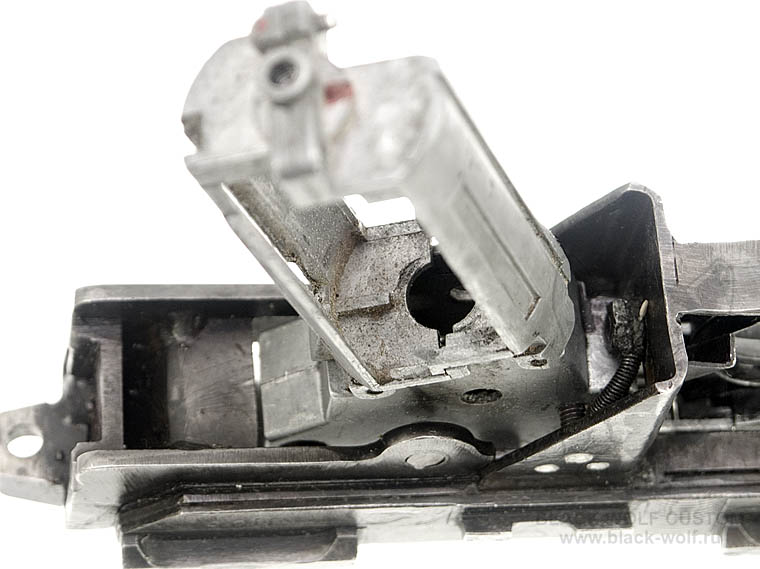

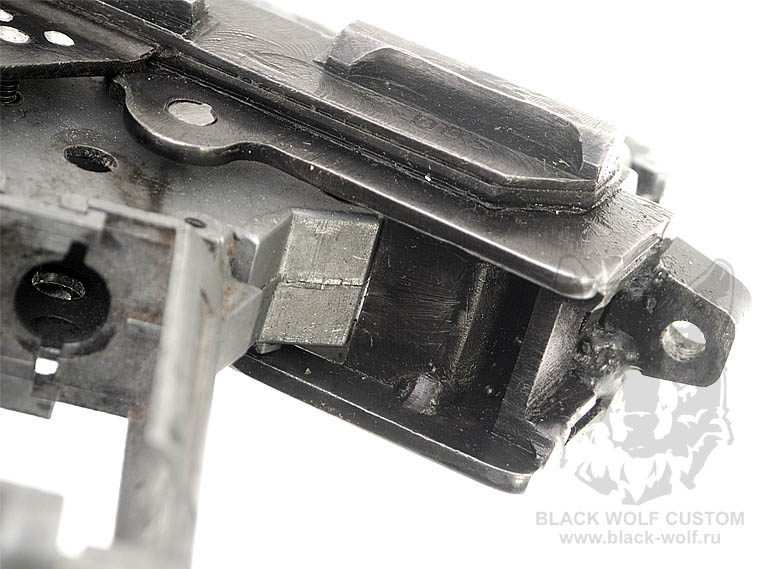

Далее на фото показаны разные узлы ВСС на которых можно посмотреть на их исполнение. Тыльная часть ствольной коробки выполнена из 3 деталей сваренных между собой, а так же к боковым стенкам и основанию ствольной коробки (фото 17 и 18). Планка под оптику фрезерована отдельно и приварена к левой боковой стенке ствольной коробки (фото 1, 7, 17). Кнопка выброса магазина подпружинена, а ось выполненная из алюминиевой клепки - расклепана (фото 19.) Несущая деталь которая одновременно является упором для магазина и ребром жесткости, фрезерована из почти 9.5 мм стали и приварена к боковым стенкам ствольной коробки (фото 20). С верху приварен "козырек" для фиксации ствольной коробки.



ВСС custom - передняя часть ствольной коробки ВСС custom - резьба под глушитель ВСС custom - основание для хоп-апа ВСС custom - ствольная крышка

Фото 21. [+]
Фото 22. [+]
Фото 23. [+]
Фото 24. [+]



Основание глушителя (фото 21 и 22) приварено к боковым стенкам ствольной коробки. Имеет резьбу для накручивания глушителя, фигурное отверстие под кнопку фиксации глушителя и антабку под ремень. А так же несет функцию фиксации крепления основания для камеры хоп-апа и тонкого ствола (фото 23). По крышке ствольной коробки особо добавить нечего к тому, что было написано в первой части. На фото 24 вид изнутри на нее, а на фото 25 вид на место сварки второй детали.



ВСС custom - места сварки крышки ВСС custom - резьба на глушителе ВСС custom - цевье с зади ВСС custom - цевье с переди

Фото 25. [+]
Фото 26. [+]
Фото 27. [+]
Фото 28. [+]



Резьба на внутренней части глушителя (фото 26). Цевье немного люфтит, на задней его части, имеется отверстие под направляющую фальшзатвора со встроенным внутри подпружиненным штифтом (фото 27 и 28). Фальшзатвор - с внешней (фото 29) и внутренней стороны (фото 30).



ВСС custom - имитация затвора внешняя сторона ВСС custom - имитация затвора внешняя сторона

Фото 29. [+]
Фото 30. [+]




На этом пожалуй и закончу втору часть обзора. Далее готовится третья часть, как она тюнинговалась, какие подводные камни при этом обнаружились, и что в итоге получилось.
