Iinokatsu Galil ARM

Есть в стране восходящего солнца такая фирма с очень японским названием - Inokatsu. И так уж вышло, что эта самая фирма, с истинно японским названием, занимается производством точных копий airsoft оружия. И как положено потомкам самураев, делают они свою продукцию не из какого-то там "силумина", а из настоящей вороненой стали и дерева. Вот об одном из таких изделий и будем держать сегодня речь, а название сего изделия - Israel defense forces GALIL ARM.

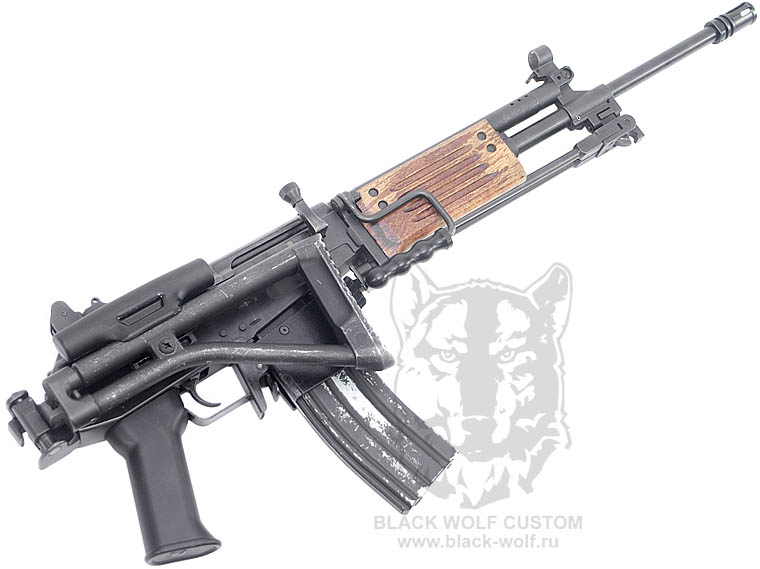

Galil - вид с лева



Galil - вид с права



Правда, это не совсем точная копия изделия фирмы Inokatsu, так сказать модифицированная и "заточенная" под нужды ее пользователя. Хотя основа, как ни крути, вышеупомянутой фирмы. Внешне это выражается всего в двух деталях - это подщечник и адаптер под магазины М серии. Но об этом чуть позже. В качестве образца была взята штурмовая винтовка Galil ARM 5.56mm производства Израиль. В подробности (на сколько точно выполнен образец к оригиналу) вдаваться не будем, хотя стоит отметить, что различия в некоторых местах по мелочам присутствуют.


Galil - вид с лева 2 Galil -вид с права 2 Galil - вид с права 3 Galil - вид с лева 3

Фото 1. [+]
Фото 2. [+]
Фото 3. [+]
Фото 4. [+]



Винтовка, действительно, целиком стальная, кроме приклада, который отлит из сплава алюминия; цевья, изготовленного из дерева; пистолетной рукоятки и ручки для переноски, отлитых из пластика. Все остальное - честная сталь, причем очень качественно вороненая. Что примечательно, ствольная коробка выфрезерована из цельного куска металла, в следствии чего имеет приличный вес. Крышка ствольной коробки, переводчик огня, предохранительная скоба спускового крючка, защелка магазина - штамповка из листвой стали. Пламегаситель, внешний ствол, газоотводная трубка и узел крепления сошек - сталь токарной и фрезерной обработки.



Galil - вид с лева 4 Galil - вид с лева 5 Galil - вид с лева 4 Galil - вид с лева 5

Фото 5. [+]
Фото 6. [+]
Фото 7. [+]
Фото 8. [+]



Запчасти, которые использовались при сборке данной винтовки
Внутренние запчасти:
1. Внутренний ствол - Prometheus 6.05 ASH Barrel for for AK47/AK47S AEG (455mm)
2. Набор: цилиндр, голова цилиндра, голова поршня - Systema New Bore Up Cylinder Set for AK47 /AK47S
3. Поршень - Prometheus Max Torque Piston
4. Шестерни - усиленные от Ивана
5. Направляющая пружины - Guarder Spring Guide with Bearing for Ver. 3 Gearbox
6. Пружина - Guarder A.E.G. Tune-Up Spring - SP140
7. Резинка хоп-апа - Systema New Hop-Up Packing
8. Камера хоп-апа - ProWin AK Chamber for Marui AK
9. Электропроводка - AWG14 + T-connektor
10. Электронный ключ - IRF2804
11. Адаптер под магазин - M4 MAGAZINE ADAPTER FOR AK AND GALIL
12. Подщечник - FAB Micro Galil Cheek Piece
Не перечисленные запчасти - базовая комплектация Inokatsu Galil ARM.



Galil - вид на ствол с права Galil - вид на цевье с права Galil - вид на ресивер с права Galil - вид на приклад с права

Фото 9. [+]
Фото 10. [+]
Фото 11. [+]
Фото 12. [+]



Основание газоотводной трубки, а также основание приклада с механизмом защелки, антабкой, мушка, целик, упоры сошек, передним и задним упором цевья - точное литье из стали. Какое дерево использовалось для цевья - определить трудно, но вроде вполне себе, крепкое (обработано морилкой и лаком).



Galil - вид с лева 6



Приклад, как упоминал выше, отлит целиком из алюминиевого сплава (это совсем не то, что принято у нас называть силумином). Вобщем, легкое и обрабатывается аналогично, скажем Агм сплавам. Имитация затвора состоит аж из трех деталей приваренных друг к другу. Обращаю на это внимание, так как в процессе эксплуатации с ним возникли проблемы. Первое - это отвалилась рукоятка перезаряжания. После того, как ее приварили, отвалилась изнутри направляющая трубка, с помощью которой затвор скользил по направляющей. Тоже пришлось впоследствии приварить.



Galil - вид с лева 6



Гравировки нанесены лазером. Опять же, на сколько они соответствуют действительности судить трудно. Например, слева, где расположена имитация дополнительного рычажка предохранителя-переводчика, надписи, по идее, должны быть на иврите. Хотя, кто знает с чего копировали. Может это был какой-нибудь экспортный вариант. Так как у хозяина сего аппарата магазины в наличии в основном М серии, то потребовалась установка адаптера под них. Правда, это была не основная причина установки адаптера. Дело в том, что при эксплуатации магазинов АК типа выяснилась одна такая неприятная вещь: у ствольной коробки стенка под передний зацеп настолько тонкая, что ее со временем начинало выгибать. Возможно, все закончилось бы ее полным отрывом.



Galil - переводчик огня Galil - защелка приклада Galil - маркировка Galil - имитация переводчика огня

Фото 13. [+]
Фото 14. [+]
Фото 15. [+]
Фото 16. [+]



Технические данные:
Категория
.........
Штурмовая винтовка
Тип
.........
AEG
Производитель
.........
Custom
Тип Gear Box
.........
3 Type
Масса
.........
5050 г
Общая длина
.........
785/733 мм
Длина внутреннего ствола
.........
455 мм
Способ ведения огня
.........
одиночный/автоматический
Прицельная дальность (примерно)
.........
60 метров
Начальная скорость шарика 0,20 гр.
.........
475.72 fps/145 м/с
Вместимость магазина
.........
68 шар.
Тип электродвигателя
.........
ТМ EG700S
Тип аккумулятора
.........
11.1 В 1500 мАч АК тип Inokatsu




Galil - маркировка с левой стороны Galil - серийный номер Galil - узел крепления приклада с слева Galil - приклад с лева

Фото 17. [+]
Фото 18. [+]
Фото 19. [+]
Фото 20. [+]

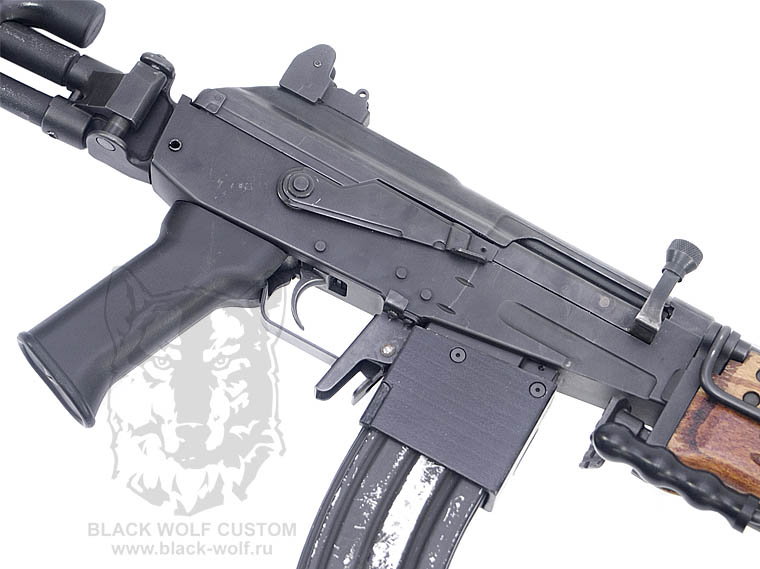

Данный адаптер был заказан на сайте фирмы TSI ARMORIES. При установке его на ЭПО выяснилось, что не такой уж он и быстросъемный, впрочем, нам это и не требовалось. Поэтому основа адаптера при установке была изнутри намертво прикручена к ствольной коробке. При эксплуатации обнаружились такие проблемы: болтающийся магазин (из-за чего не было стабильной подачи шаров) и выпадение того же магазина от случайного нажатия на кнопку сброса ремнем от разгрузки. Чтобы все это исправить, потребовалось выточить по новой обе половинки из Д16Т с последующей покраской. Пружину для кнопки выброса магазина тоже заменил на более мощную.



Galil - ресивер с лева Galil - цевье с лева Galil - вид на ствол Galil - вид на целик

Фото 21. [+]
Фото 22. [+]
Фото 23. [+]
Фото 24. [+]



Далее, как видно на фото, установлен подщечник для рилстиловского галила на откидной приклад. Тоже оказалось не все так просто. Толщина приклада не соотвествует размерам реального прототипа, поэтому для установки подщечника потребовалось отфрезеровать часть перемычки, а потом термофеном придать нужную форму пластику подщечника. Собственно говоря, по внешней части мне более добавить нечего.



Galil - вид на цевье с верху Galil - вид на ствол и мушку Galil - целик и ствольная коробка Galil - затвор

Фото 25. [+]
Фото 26. [+]
Фото 27. [+]
Фото 28. [+]



Бокс частично использовался базовый, которым комплектуются практически все изделия Inokatsu. Были заменены внутренние запчасти, которые можно посмотреть списком выше по тексту. Была проблема с камерой хоп-апа провин (до установки адаптера) - до нее (камеры) не доставали магазины, так как не подавались шары из оных. Был немного модифицирован посредством удлинения канала подачи шаров.



Galil - приклад Galil - магазиноприемник Galil - магазиноприемник новая и старая версия Galil - под ствольной крышкой

Фото 25. [+]
Фото 26. [+]
Фото 27. [+]
Фото 28. [+]



С проводкой и электронным ключом, который, кстати, прячется в газоотводной трубке, возился сам хозяин ЭПО. В качестве питания используется литиевый аккумулятор на 11.1 В 1500 мАч, так называемый АК тип, который, если мне память не изменяет, впервые предложила использовать в ЭПО данная фирма. Аккумулятор идет в комплекте с балансиром, и он тоже прячется в газоотводной трубке. Места, конечно, под ствольной крышкой очень мало, из-за чего регулировка хоп-апа может осуществляться только со снятой ствольной крышкой. С закрытой крышкой имитация затвора попросту не сдвигается назад.

Автор, фото: Black Wolf
