TM M14 + AGM M14 = 180 ms

Когда год назад встал вопрос о сборке снайперской винтовки на базе Tokyo Marui М14 с использованием пружины М170, автоматически возник вопрос - из чего собирать начинку?

Поясню, год назад как и сегодня, полноценную ТМ М14 с использованием номинала пружины больше М150 собрать очень проблематично по очень простой причине: нет соответствующих комплектующих, если быть точным тех же шестерней. Максимум на что рассчитаны шестерни фирмы Prometheus известной своими качественными комплектующими, это комплект шестерней для М14 ТМ совместимых боксов рассчитанных под пружину М150.



Когда, как к "стандартным" боксам вышеупомянутая фирма производит "стандартный" набор шестерней расcчитаный под пружину номиналом М190. Не спрашивайте почему был выбран за основу именно ТМ М14, а не скажем та же М14 фирмы G&G или Classic Army которые имеют бокс изначально расcчитаный под "стандартный" набор шестерней, или скажем модифицированный клон фирмы AGM (к ней мы еще вернемся)? В основном из-за качества исполнения внешних узлов винтовки, как-то у Tokyo Marui на мой взгляд покачественнее они выполнены, хотя кто-то со мной может и не согласится.

M14 - вид с права
[+]



M14 - вид с лева
[+]



Теперь как и обещал вернемся к клону ТМ от фирмы AGM. Данная винтовка практически один к одному слизана с винтовки ТМ с небольшой поправкой на бокс в котором используется "стандартный" набор шестерней. Достигнуто это было за счет переделки бокса, а именно нижней его части. Что повлекло за собой изменения габаритных размеров и посадочных мест всех исполнительных механизмов навешанных на данной версии бокса с обеих сторон. И как следствие несовместимых с боксом и его запчастями от "прародителя".


M14 - общий вид с права M14 - вид с права середина M14 - общий вид с лева M14 - вид с лева середина

Фото 1. [+]
Фото 2. [+]
Фото 3. [+]
Фото 4. [+]



Но тогда я этого еще не знал, решил закажем, а там уже разберемся на месте. И вот приехали база ТМ и донор фирмы AGM. Осмотрев бокс, я как-то не проникся к качеству литья сего чуда мысли китайской инженерии. Сразу закралась крамольная мысль, а на сколько выстрелов хватит сего бокса на 170 пружине? Подумал и решил не рисковать, а сразу его усилить, на случай если и треснет, то по крайне мере хоть не разнесет его вместе с камерой хоп-апа. После чего и был изготовлен усилитель бокса фото 8,9,11 (подробнее можно почитать тут). На фото 10 видна небольшая доработка верхней части ресивера для установки данного усилителя.

Так же подвергся небольшой доработке донорский бокс. Для установки Prometheus Max Torque Gear Set на правой половине стенки бокса с внутренней его стороны, расширить посадочное место под среднюю шестерню (фото 5). А также был изготовлен кастомный алюминиевый ноззл под стальную гардеровскую голову цилиндра (фото 6). Хочу кстати обратить на него внимание. Он изготовлен по образу и подобию базового ТМ ноззла. То есть имеет скос на срезе сопла, для правильного и плотного прилегания к манжете резинки хоп-апа. Сделан он с учетом того, что бокс имеет небольшой угол к оси ствола, что в свою очередь не дает должного прилегания среза ноззла к манжете резинки хоп-апа при использовании ноззла с прямым срезом который обычно используется во всех ЭПО.



M14 - место доработки бокса M14 - кастомный ноззл M14 - бокс в боре M14 - усилитель бокса общий вид

Фото 5. [+]
Фото 6. [+]
Фото 7. [+]
Фото 8. [+]



Запчасти, которые использовались при сборке данной винтовки
Внутренние запчасти:
1. Внутренний ствол - Prometheus 6.03 EG Barrel for M14
2. Цилиндр - Стальной Custom BWC
3. Голова цилиндра - Guarder Steel Cylinder Head for Ver. 7 Gearbox
4. Поршень - Systema Aluminium Piston for Gearbox Ver 2/3
5. Голова поршня - Systema Aluminium Piston Head with Bearing for All
6. Шестерни - Prometheus Max Torque Gear Set
7. Антиреверс - Systema Anti-reversal Latch for Gearbox Ver 2/3
8. Направляющая пружины - Guarder Ball Bearings Spring Guide for Ver.7 Gearbox ( M14 )
9. Пружина - Guarder A.E.G. Tune-Up Spring - SP170
10. Втулки - Systema Oiless Metal Bushing for All
11. Электродвигатель - Eagle Force Hammer 1300S
12. Ноззл - Д16Т Custom BWC
13. Электронный ключ - BTS555
14. Усилитель бокса - Custom BWC
15. Электропроводка - AWG14 + T-connektor



M14 - крепление усилителя бокса M14 - доработка ресивера под усилитель бокса M14 - вид в сборе с усилителем бокса M14 - доработка спускового крючка

Фото 9. [+]
Фото 10. [+]
Фото 11. [+]
Фото 12. [+]

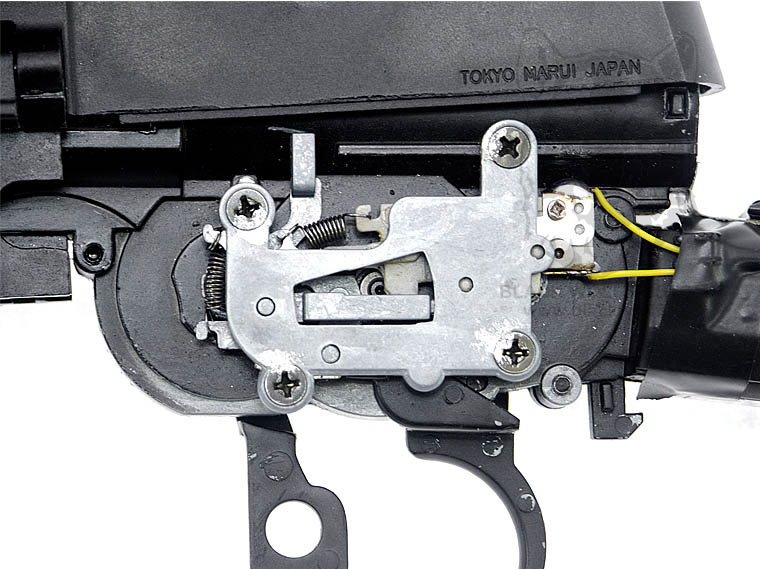

Какое то время я еще пытался по максимуму оставить внешних запчастей от родного маруйского бокса, но поняв, что без кардинальной переделки всех запчастей включая самого бокса не обойтись, что не имело никакого смысла, оставил все как есть агмовское. Правда и тут без доработок не обошлось. Например потребовалось сделать выступ на рычаге спускового крючка (фото 12), как у ТМ, чтобы при спуске ощущался характерный щелчок перед выстрелом. А также верхнюю часть предохранителя немного подточить, дабы она не упиралась в предохранительную скобу спускового крючка (фото 17). Её кстати тоже потребовалось подпилить ибо скоба от ТМ значительно толще чем у AGM из за использования средней шестерни большего диаметра (фото 16).



M14 - бокс в сборе вид с права M14 - бокс в сборе вид с лева M14 - бокс в сборе с лева с мотором M14 - доработка ТМ спусковой скобы

Фото 13. [+]
Фото 14. [+]
Фото 15. [+]
Фото 16. [+]



Технические данные:
Категория
.........
Винтовка
Тип
.........
AEG
Производитель
.........
Custom BWC
Тип Gear Box
.........
AGM 7 Type
Масса
.........
3900 г
Общая длина
.........
1127 мм
Длина внутреннего ствола
.........
500 мм
Способ ведения огня
.........
одиночный
Прицельная дальность (примерно)
.........
92 метра
Начальная скорость шарика 0,20 гр.
.........
590.55 fps/180 м/с
Вместимость магазина
.........
70 шар.
Тип электродвигателя
.........
Eagle Force Hammer 1300S




M14 - доработка предохранителя M14 - вид с лева с переди M14 - вид с права с переди M14 - вид с правой стороны

Фото 17. [+]
Фото 18. [+]
Фото 19. [+]
Фото 20. [+]



В итоге как и планировалось изначально винтовка на 70% осталась оригинальной от первоначального производителя Tokyo Marui взятого за базу, бокс позволяющий установить "стандартный" набор для тюнинга рассчитанный под пружину номиналом М170. Тестовые полевые отстрелы в этом году показали результат 92 метра уверенного попадания в ростовую фигуру шаром весом 0.43 гр. Подщечник был установлен хозяином винтовки. К сожалению данная винтовка не "легла в руку" заказчику и по этой причине практически не играв с ней решил ее продать.





Ссылки по теме:
Custom DMR M14
Фото дополнительные - Custom DMR M14
Custom RAS M14 Wood Stock
Фото дополнительные - Custom RAS M14 Wood Stock
Custom UN Company M14 Full Metal Sniper Rifle Gas Blow Back Version
En ver. - Custom G&G M14
Custom G&G M14
Автор, фото: Black Wolf
06.08.10
