Установка в G3 Classic Army (тест часть 2)

Первый тест на совместимость с ЭПО был проведен с G3 фирмы Classic Army. Кроме бокса в тестах также принимали участие запчасти одноименной торговой маркой B&C Airsoft*.

Такие как: поршень с цельнометаллической гребенкой, пружина номиналом М150, шестерни прямозубые с передаточным числом 32:1. Тестовый отстрел проводился до первой поломки любой из тестируемых запчастей механизма бокса приведшей к полной неработоспособности бокса.

Тест (часть 2) B&C GearBox V2 - Бокс готовый к окончательной сборке
[+]

Немого о запчастях. Поршень с металлической гребенкой (фото 1). Так, как набор шестерней был под полузубый поршень его пришлось доработать (фото 8). Далее, пружина неравномерной навивки номиналом М150 - длина 170 мм, толщина проволоки 1.7 мм, диаметр 14.5 мм, витков 27.5. Обе детали были без упаковки. Шестерни попали ко мне в руки в упаковке (фото 3). О самих шестернях можно сказать, что сделаны вполне аккуратно и даже качественно (фото 4-7). При установке с вышеупомянутой пружиной М150 и аккумуляторе 10.8 В 2200 мАч все крутилось очень даже так шустро.

Тест (часть 2) B&C GearBox V2 - поршень Тест (часть 2) B&C GearBox V2 - пружина Тест (часть 2) B&C GearBox V2 - упаковка Тест (часть 2) B&C GearBox V2 - шестерни

Фото 1. [+]
Фото 2. [+]
Фото 3. [+]
Фото 4. [+]

Описание с сайта производителя шестерен:
Category: SHS High Torque Gear Set
Drive Ratio: 32:1
Description:
- Material: Steel
- Producing Technics: CNC Machining
- Very good running solidity;
- High torque;
- Good continuity;
- Suitable spring: M170-M200;
- Battery voltage: 12V or Above;
- Recommend for NO.2 and NO.3 Gearbox;

Полный список деталей используемых в боксе и ЭПО при тесте:
1. Внутренний стволик - Prometheus 6.03 EG Barrel for G3 / SG1 ( 469mm )
2. Резинка хоп-апа - Mad Bull Hop Bucking (red)
3. Набор цилиндра - Systema New Bore Up Cylinder Set for G3A3/A4/SG1
4. Поршень - B&C Airsoft
5. Шестерни - 32:1 B&C Airsoft (SHS High Torque Gear Set)
6. Пружина - М150 B&C Airsoft
7. Направляющая пружины - Guarder Spring Guide for Gearbox Ver 2
8. Таппет плейт - Guarder Enhanced Tappet for TM Ver.2 Gear Box
9. Селектор плейт - G&P Polyamide Low Resistance Selector Plate for G3 Series
10. Контактная группа - Systema Low Resistance Switch Assembly
11. Отсекатель одиночного огня - Systema Cut Off Lever for Ver 2
12. Антиреверс - Systema Anti-reversal Latch for Gearbox Ver 2/3
13. Механический предохранитель - база Classic Army
14. Спусковой крючок - база Classic Army
15. Электродвигатель - Eagle Force Hammer 1300L
16. Ноззл - дюралевый кастомный

Тест (часть 2) B&C GearBox V2 - моторная Тест (часть 2) B&C GearBox V2 - средняя Тест (часть 2) B&C GearBox V2 - секторная Тест (часть 2) B&C GearBox V2 - поршень модифицированный

Фото 5. [+]
Фото 6. [+]
Фото 7. [+]
Фото 8. [+]

После доработки бокса при установке базовых компонентов Tokyo Marui выше перечисленные запчасти были установлены без проблем. Кроме спускового крючка из базового бокса Classic Army. Как обычно Classic Army не особо придерживается общепринятых стандартных размеров при изготовлении второй версии бокса. Расстояние от оси спускового крючка до задней стенки в которую упирается при нажатии спусковой крючок больше чем у стандартного на 1 мм. Из-за чего спусковой крючок пришлось подпиливать дабы он осуществлял полный ход при его нажатии (фото 9).

На этом не состыковки с размерами Classic Army не закончились, после установки бокса в G3 Classic Army, а именно ноззл ни в какую не хотел выполнять свои функции тормозя в середине камеры хоп-апа. Вся проблема была в перекосе бокса и соответственно нозл упирался в стенку хоп-апа и как следствие не доходил до юбки резинки хоп-апа. Проблема оказалась в толщине нижней передней части устанавливаемого бокса где идет дополнительное его усиление. Толщина в этом месте у Classic Army базы - 18.3 мм, у Tokyo Marui - 18.6 мм, у тестируемого - 18.8 мм. Пришлось дорабатывать боди (фото 10-11). После его доработки сразу все встало на свои места и бодренько заработало. В итоге М150 пружина - скорость вылета шарика 0.2 гр. составила 161 - 163 м.с. Т.е. параметры пружины отвечают заявленным с небольшим запасом на усадку.

Тест (часть 2) B&C GearBox V2 - спусковой крючек Тест (часть 2) B&C GearBox V2 - доработка боди Тест (часть 2) B&C GearBox V2 - доработка боди фото с боксом Тест (часть 2) B&C GearBox V2 - сломанный поршень

Фото 9. [+]
Фото 10. [+]
Фото 11. [+]
Фото 12. [+]

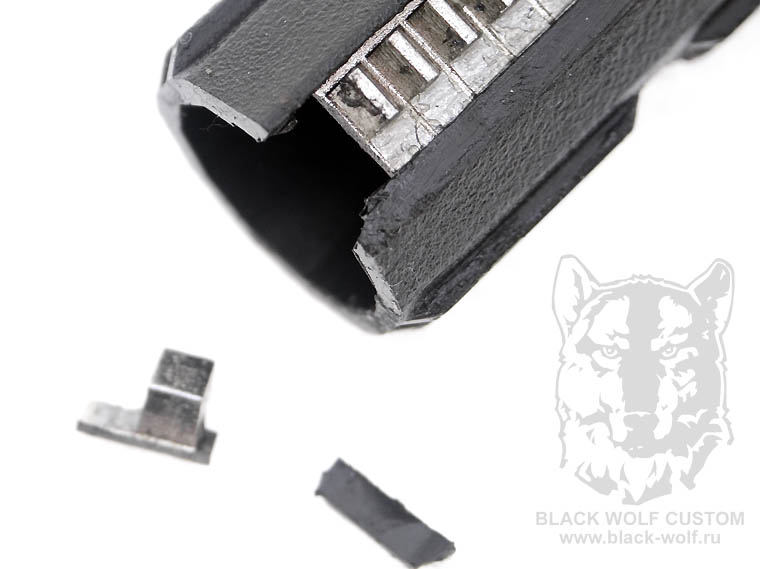

Теперь о настреле и первой поломке которая впрочем была ожидаемой. Первые 2000 были отстреляны при комнатной температуре непосредственно после сборки. Это не считая холостых которые производились еще при подгонке к камере хоп-апа. Далее винтовка была отдана на полевые испытания, где и было сделано порядка 3500 выстрелов при температуре -5?С после чего "умер" поршень (фото 12). Поршень сломался вполне ожидаемо, но прожил он намного дольше чем ожидалось. Дело в том, что еще до полевых испытаний поставщик сам сообщил о том, что данные поршни легко ломаются при нагрузке от М120 пружины буквально на первых выстрелах после сборки. В связи с чем данные поршни более не продаются. Такое долгожительство испытуемого поршня возможно пожалуй объяснить использованием шестерней одного и того же производителя, что и поршень.

Первое впечатления от работы шестерней осталось очень хорошее, но насколько они надежны еще рано говорить, это покажут остальные тесты. На данный момент данный испытуемый бокс, шестерни и пружина установлены в МП5 ICS и проходят полевые испытания опять же до первой поломки.

* реально, это продукция китайской фирмы SHS и ее партнеров.

Автор, фото: Black Wolf
11.01.10
