Mad Bull Airsoft XMPB4

Mad Bull Airsoft XMPB4 является многофункциональной газовой гранатой, с объемом газа увеличенным в 6 раз, по сравнению с остальными гранатами выпускаемыми данной фирмой. Использует все виды газов применяемых в аэрсофте, хотя изначально рассчитана под использование CO².



Mad Bull Airsoft XMPB4 - 3D вид в разрезе

XMPB4 в разрезе [+]




Возможные варианты использования:
1. 4 пентбольных шара 0.68" (рекомендуют использовать RED газ)
2. Около 100 шаров 6 мм. (рекомендуют заправлять в этом случае COCO² для большей мощности)
3. Засыпать детским тальком для использования в качестве "дымовой" гранаты
4. Для метания NERF на расстояние 50 шагов

На иллюстрации сайта Mad Bull Airsoft наглядно показаны вышеописанные варианты применения данной гранаты. При использовании 2 и 3 пунктов рекомендуют установить бумажный пыж.



Mad Bull Airsoft XMPB4
Описание компонентов



1. Впускной клапан. 2. Ударная часть выпускного клапана (ударник). 3. Возвратная пружина ударной части выпускного клапана. 4. Стальные шарики фиксатора выпускного клапана. 5. Гильза. 6. Уплотнительное резиновое кольцо выпускного клапана и гильзы. 7. Выпускной клапан. 8. Уплотнительное резиновое кольцо выпускного клапана и основного тела гранаты. 9. Уплотнительное резиновое кольцо гильзы и основного тела гранаты. 10. Основное тело гранаты с резервуаром под газ и направляющим стволом для шаров. 11. Большое уплотнительное резиновое кольцо верхней части и основного тела гранаты. 12. Верхняя часть основного тела гранаты. 13. Малое уплотнительное резиновое кольцо верхней части и основного тела гранаты. 14. Фиксатор пейнтбольных шаров.



Mad Bull Airsoft XMPB4 - медбулл XMPB4 Mad Bull Airsoft XMPB4 - неполная разборка Mad Bull Airsoft XMPB4 - полная разборка Mad Bull Airsoft XMPB4 - нижняя часть основной части тела корпуса

Фото 1. [+]
Фото 2. [+]
Фото 3. [+]
Фото 4. [+]




Конструктивно граната состоит из пяти основных узлов (2, 5, 7, 10, 12) и порядка десяти дополнительных деталей таких, как уплотнительные резиновые кольца, впускной клапан, пружина ударника и стальные шарики. Основные детали такие, как: гильза, основной корпус гранаты и выпускной клапан выполнены на станках ЧПУ из алюминиевого сплава с последующем анодированием. Ударник, фиксатор пейнтбольных шаров, пружина и само собой стопорные шары из стали. Принцип работы аналогичен остальным гранатам выпускаемых данной фирмы.

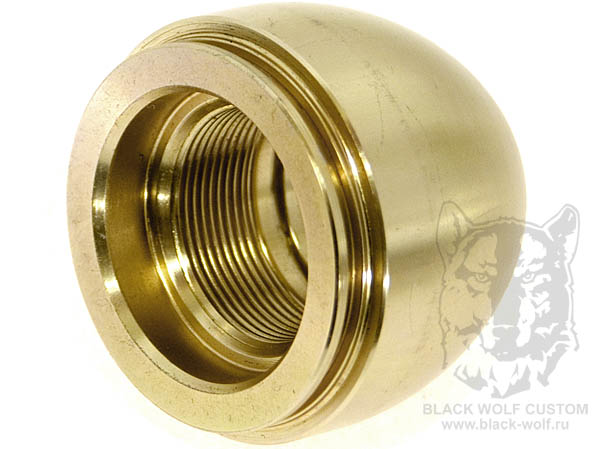

Mad Bull Airsoft XMPB4 - верхняя часть основного тела гранаты Mad Bull Airsoft XMPB4 - выпускной клапан Mad Bull Airsoft XMPB4 - ударник Mad Bull Airsoft XMPB4 - пружина, стопорные шары

Фото 5. [+]
Фото 6. [+]
Фото 7. [+]
Фото 8. [+]




Дополнительные данные:
Размеры используемых резиновых уплотнительных колец:
1. Уплотнительное резиновое кольцо выпускного клапана и гильзы - 15.5Х1.5 мм.
2. Уплотнительное резиновое кольцо выпускного клапана и основного тела гранаты - 18Х1.5 мм.
3. Уплотнительное резиновое кольцо гильзы и основного тела гранаты - 31.5Х1.5мм.
4. Большое уплотнительное резиновое кольцо верхней части и основного тела гранаты - 31.5Х1.5 мм.
5. Малое уплотнительное резиновое кольцо верхней части и основного тела гранаты - 20Х1.5 мм.

Диаметр стальных шариков фиксатора выпускного клапана - 4 мм.
Возвратная пружина ударной части выпускного клапана - длина 26.5 мм, кол-во витков 11, диаметр проволоки 0.8 мм .
Общая высота гранаты - 107 мм.

взрыв схема XMPB4

XMPB4 взрыв схема [+]

в начало

Автор, фото: Black Wolf
06.12.09
