AGM M4A1 RIS GearBox (часть 2)

В предыдущем обзоре Обзор AGM M4A1 RIS (часть 1) были рассмотрены внешние запчасти не требующие частичной или полной разборки ЭПО.

Не буду в подробностях описывать о изъятии бокса из тела ЭПО, так как оно практически аналогично разборке карабина фирмы Tokyo Marui (далее ТМ) и других фирм выпускающих боди в металлическом исполнении. Поэтому перейду сразу к рассматриваемому предмету обсуждения.

AGM M4A1 RIS общий вид с лева
[+]



Производитель
.........
AGM (Китай)
Тип Gear Box
.........
AGM 2 Type
Тип шестерней
.........
Прямозубые
Тип навивки пружины
.........
Равномерная навивка
Способ вывода проводки
.........
Вперед
Материал бокса
.........
Силумин
Вес
.........
506 гр.




AGM M4A1 RIS GearBox - Вид на бокс с правой стороны AGM M4A1 RIS GearBox - Вид на бокс с левой стороны AGM M4A1 RIS GearBox - Вид на бокс разобранный AGM M4A1 RIS GearBox - Вид на шестерни

Фото 1. [+]
Фото 2. [+]
Фото 3. [+]
Фото 4. [+]

При беглом поверхностном осмотре бокса бросается в глаза большая схожесть с боксами второй версии фирмы ТМ. За исключением небольших деталей о которых будет сказано чуть позже. На первый взгляд все собрано очень аккуратно и внешний вид бокса в отличии некоторых китайских производителей сразу не вызывает подозрений в его кривости или надежности. Обе половинки бокса выполнены из силумина. Внешняя часть бокса окрашена в черный матовый цвет (фото 1-2, 7-8). После вскрытия бокса, осмотр внутренних запчастей не выявил каких либо ляпов в виде неправильной сборки узлов, поврежденной проводки во время сборки, стружки и т.д. (фото 3-5) Зато было обнаружено большое количество смазки на шестернях, которую производитель явно не жалеет (фото 6).

AGM M4A1 RIS GearBox - Вид на переднюю часть разобранного бокса AGM M4A1 RIS GearBox - Смазка AGM M4A1 RIS GearBox - Правая половинка бокса AGM M4A1 RIS GearBox - Левая половинка бокса

Фото 5. [+]
Фото 6. [+]
Фото 7. [+]
Фото 8. [+]

Как упомянул выше бокс практически идентичен ТМ боксу за исключением посадочных мест для втулок диаметром 8 мм вместо 6 мм (фото 7,8,29). Причем на правой половине бокса два верхних отверстия возможно с браком литья - отсутствуют выемки под площадку втулки, а возможно так разработчики фирмы AGM решили сэкономить на шайбах. На передней части бокса на левой половине бокса присутствует прилив для центровки в нижней половине ресивера (фото 9). Ну, и последняя деталь, все крепежные отверстия под метрические винты, т.е. саморезы вообще не используются. В остальном очень хорошая копия ТМ.

AGM M4A1 RIS GearBox - Выступ на левой половине бокса AGM M4A1 RIS GearBox - Брак литья AGM M4A1 RIS GearBox - Секторная шестерня AGM M4A1 RIS GearBox - Моторная шестерня

Фото 9. [+]
Фото 10. [+]
Фото 11. [+]
Фото 12. [+]

В боксе установлены шестерни с маркировкой XYT - Xin Yan Tai (фото 11-13) используемые практически во всех китайских изделиях ЭПО. У всех шестерней колеса выполнены, как одно целое. Оси впрессованы отдельно и вставлены латунные регулеровочные втулки. Кстати сидят на валу держатся совершенно свободно, легко можно потерять. Секторная шестерня сразу укомплектована так называемым Delayer for Sector gear предназначенный для увеличения времени открытия камеры Hop-Up'а во время подачи в нее шара. По надежности данных шестеренок сказать ничего не могу так, как практически не использую в своих работах, а если и ставлю то на пружинах номиналом 120 не больше. Хотя по утверждениям других пользователей эти шестерни нормально работают с пружинами номиналом 130-140 и якобы без проблем.

AGM M4A1 RIS GearBox - Средняя шестерня AGM M4A1 RIS GearBox - Голова цилиндра AGM M4A1 RIS GearBox - Голова поршня AGM M4A1 RIS GearBox - Разобранная голова поршня

Фото 13. [+]
Фото 14. [+]
Фото 15. [+]
Фото 16. [+]

Все пластиковые детали выполнены из материала желтоватого цвета очень похожего на поликарбонат. Голова цилиндра (фото 14) имеет одно уплотнительное кольцо, латунную направляющую ноззла вклеенную в тело головы цилиндра. С обратной стороны вклеена достаточно толстая 3.2 мм средней мягкости демпферная резина. Литье аккуратно, без облоев. Наружный диаметр направляющей ноззла 5.4 мм, внутренний 4 мм. Голова поршня вентилируемая (фото 15), состоит из нескольких частей (фото 16) в которые входит упорный подшипник. Крепление осуществляется саморезом под крестовую отвертку. Облоя нет, литье выполнено аккуратно.

AGM M4A1 RIS GearBox - Поршень AGM M4A1 RIS GearBox - Таппет плейт AGM M4A1 RIS GearBox - Цилиндр AGM M4A1 RIS GearBox - Проводка

Фото 17. [+]
Фото 18. [+]
Фото 19. [+]
Фото 20. [+]

Поршень, как и положено базовому с "полнозубой" гребенкой шириной 8.1 мм. Второй зуб отсутствует изначально. Последний зуб стальной каленый. Литье тоже вполне нормальное, присутствует небольшой облой в месте вставки металлического зуба. Таппет плейт почти в точности похож на изделие ТМ. Даже передняя стенка таппета удерживающая ноззл имеет такой же небольшой угол отклонения назад, как и у таппетов фирмы ТМ. А вот флажок имеет немного иную форму которая тоже способствует увеличению времени открытия камеры Hop-Up'а при подачи шаров.

Цилиндр изготовлен из латуни с никелевым покрытием для увеличения износостойкости рабочей поверхности цилиндра. Фактически по качеству не уступает аналогичным изделиям фирмы Guarder. Длина цилиндра 72.1 мм, внешний диаметр 25.3 мм, внутренний диаметр 23.8 мм. Расстояние от начала цилиндра до окна 43.7 мм. Электропроводка, точнее провода точно такие же как используются в боксах фирмы ТМ (фото 20).

AGM M4A1 RIS GearBox - Контактная группа AGM M4A1 RIS GearBox - Контактная группа AGM M4A1 RIS GearBox - Механический предохранитель AGM M4A1 RIS GearBox - Спусковой крючек

Фото 21. [+]
Фото 22. [+]
Фото 23. [+]
Фото 24. [+]

Пайка проводов, термоусадка, разъемы все сделано как и положено - аккуратно. Части контактной группы также отлиты на приемлемом уровне. Контактные пластины выполнены из металлического сплава мне неизвестного, но сами пластины достаточно жесткие и приличной толщины, вроде не должны быстро прогорать (фото 21). Так как на селектор плейт отсутствует контактная пластина ее сразу разместили на контактной группе в виде перемычки (фото 22). Так, что дополнительный электрический предохранитель в данном боксе отсутствует. В принципе он тут особо и не нужен, учитывая, что деталь отвечающая за механический предохранитель наконец выполнена не из пластика, а отлита из сплава алюминия (фото 23). Спусковой крючок отлит из аналогичного материала как у предыдущего изделия и покрашен в черную матовую краску. Высота упора под контактную группу такая же, как у спусковых крючков выпускаемые фирмами ТМ и Systema, а соответственно должны быть взаимозаменяемыми.

AGM M4A1 RIS GearBox - Отсекатель одиночного огня AGM M4A1 RIS GearBox - Ноззл AGM M4A1 RIS GearBox - Селектор плейт AGM M4A1 RIS GearBox - Защита проводки

Фото 25. [+]
Фото 26. [+]
Фото 27. [+]
Фото 28. [+]

Отсекатель одиночного огня также отлит из сплава алюминия, и в отличии аналогичных изделий таких фирм как G&P и Classic Army имеет качество близкое все тем же ТМ и Systema. Вот насчет ноззла возникает спорный момент относительно качества изготовления. С одной стороны в месте прилегания к направляющей ноззла головы цилиндра исключает утечку воздуха. С другой стороны форма наконечника ноззла наоборот способствует утечке воздуха тем самым не гарантируя нормальную компрессию. Литье не очень качественное у основания ноззла. Замеры показали, что скорость гуляет в пределах 10 м/с. При установке ноззла другого производителя стоит обратить внимание на сколько плотно он прилегает к голове цилиндра. У базового ноззла изнутри в основании сделана дополнительная выемка, чтобы он вплотную прилегал к голове цилиндра из-за выступающего клея у основания направляющей ноззла головы цилиндра.

Селектор плейт выполнен по классической схеме с поправкой на то, что в боксе используются втулки диаметром 8 мм и сразу исключено посадочное место под контактную пластину для электрического предохранителя (фото 27). Назначение детали изображенной на фото 28 надеюсь понятно и в комментариях не нуждается (кто не знает что это), изготовлено из штампованной жести.

AGM M4A1 RIS GearBox - Втулки AGM M4A1 RIS GearBox - Пружины AGM M4A1 RIS GearBox - Направляющая пружины AGM M4A1 RIS GearBox - Собачка

Фото 29. [+]
Фото 30. [+]
Фото 31. [+]
Фото 32. [+]

Втулки, как уже не раз упоминал ранее изготовлены с посадочным местом 8 мм, но на самом деле диаметр 7.96 мм, из-за чего втулки свободно проваливаются в посадочные отверстия. А это очень нехорошо для такого нагруженного механизма как бокс. При таком раскладе боксу грозит разбивание посадочных мест с вытекающими от сюда последствиями. Ко всему прочему втулки изготовлены из латуни и внутреннее отверстия под вал шестерен 3 мм вместо положенных 2.99 мм, что тоже повышает риск разбивания втулок. К тому же материал, мягко говоря для втулок не очень удачный. На фото 29 на верхнем ряду втулок уже видны следы выработки на рабочей поверхности втулок от шайб и это при том, что данное ЭПО сразу из коробки от производителя. Высота бортика 0.7 мм, общая высота 2.3 мм.

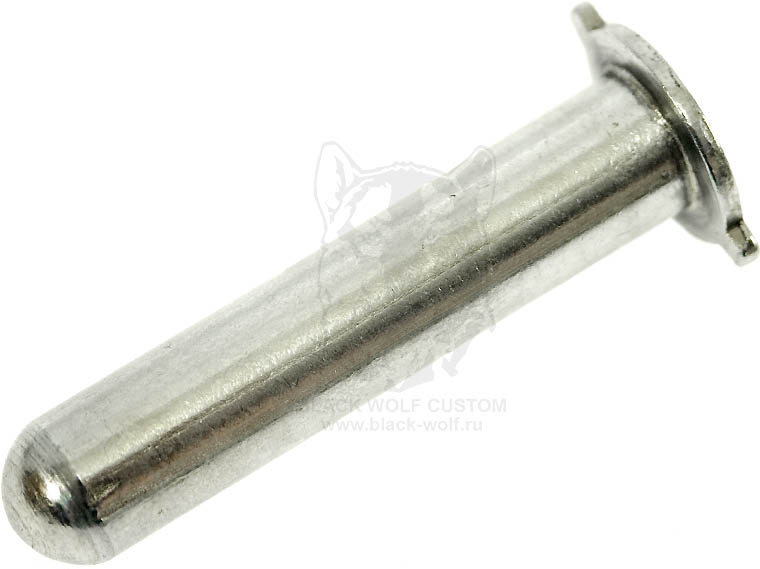

Все пружины кроме возвратной пружины контактной группы более жесткие в отличии от той же базы ТМ или набора от фирмы Systema (фото 30), что несомненно является плюсом. Направляющая пружины целиком отлита из стали и не имеет на основании даже шайбы под пружину, не говоря уже про упорный подшипник (фото 31). Антиреверс (собачка) из того же джентльменского набора от фирмы Xin Yan Tai соответственно изготовлена по той же технологии и материала используемого при изготовлении шестерен (фото 32).

AGM M4A1 RIS GearBox - Винты AGM M4A1 RIS GearBox - Крепежные винты AGM M4A1 RIS GearBox - Пружина

Фото 33. [+]
Фото 34. [+]
Фото 35. [+]


Весь крепеж выполнен из стали и заворонены (фото 33-35), резьба метрическая. Винт под крестовую отвертку полусфера с прессшайбой (а) 2 шт. крепление механического предохранителя и отсекателя одиночного огня, винт под крестовую отвертку с потайной головкой (b) крепление контактной группы, винт звездочка Т9 с полукруглой головкой (c) крепление бокса верхняя часть 4 шт., винт звездочка Т9 с потайной головкой (d) 2 шт. крепления бокса, винт звездочка Т9 с полукруглой головкой (e) 2 шт. крепления бокса комплектуются граверами. Основные размеры винтов изображены ниже на эскизе. Пружина стальная. Длина пружины 146.7 мм, количество витков 25, диаметр проволоки 1.5 мм.

AGM M4A1 RIS GearBox - размеры крепежа

Подведем итог: для базовой комплектации все очень не плохо, но для более стабильной работы в стандартной комплектации стоит поменять сразу по минимуму ноззл и втулки. Перебрать, выставить шестерни, смазать не очень обильно и запастись боксом...

Ссылки по теме:

Обзор AGM M4A1 RIS (часть 1)
AGM M4A1 RIS (дополнительные фото)

Автор, фото: Black Wolf
17.09.09
