Обзор AGM M4A1 RIS (часть 1)

 В данном обзоре представлена модель ЭПО M4A1 RIS фирмы AGM, одной из многих китайских фирм, наводнивших в последнее время аэрсофтерный рынок своими изделиями. В первой части будут рассмотрены внешние компоненты и узлы ЭПО.


AGM M4A1 RIS общий вид с лева
Общий вид левая сторона [+]

Любой обзор обычно начинается с коробки. Так поддержим данную традицию и начнем. Поставляется данное ЭПО в очень аккуратно сделанной картонной коробке с полной полиграфией на всех её бортах, кроме тыльной части. Внутри сверху пенопластового ложемента, в точности повторяя его профиль, уложена картонка с небольшими элементами полиграфии (фото 1-2). В общем, над внешним видом упаковки поработали как положено, а если быть точным, максимально скопировали у ведущих производителей типа ТМ.

AGM M4A1 RIS упаковка AGM M4A1 RIS упаковка со снятой крышкой

Фото 1. [+]
Фото 2. [+]

Комплектация:

  1. M4A1 RIS - 1 шт.
  2. Магазин бункер - 1 шт.
  3. Ключ взвода бункера - 1 шт.
  4. Регулятор мушки - 1 шт.
  5. Ремень - 1 шт.
  6. Тактическая рукоятка - 1 шт.
  7. AN/PEQ под аккумулятор - 1 шт.
  8. Аккумулятор - 1 шт.
  9. Зарядное устройство - 1 шт.
10. Инструкция - 1 шт.
11. Шомпол - 1 шт.
12. Накладка на RIS - 2 шт.


AGM M4A1 RIS набор аксессуаров AGM M4A1 RIS карабины ремня

Фото 3. [+]
Фото 4. [+]

На первый взгляд, список сопутствующих аксессуаров внушительный (фото 3), но не все так радужно, как кажется. Если аккумулятором и зарядным устройством можно пользоваться какое-то время, пока они не выйдут из строя, то ремень лучше выбросить сразу. Толщина карабинов оставляет желать лучшего и совсем не внушает доверия (фото 4): для ЭПО, изготовленного из пластика, может еще как-то и послужило бы, но никак не для изделия из металла.

AGM M4A1 RIS общий вид с права
Общий вид правая сторона[+]



Технические данные, заявленные производителем:
Категория
.........
Карабин
Тип
.........
AEG
Производитель
.........
AGM (Китай)
Тип Gear Box
.........
AGM 2 Type
Аккумулятор
.........
8.4В 1500 mAh
Масса
.........
3530 г
Общая длина
.........
760/678 мм
Длина внутреннего ствола
.........
368 мм
Способ ведения огня
.........
одиночный-автоматический
Прицельная дальность (примерно)
.........
35 метров
Начальная скорость шарика 0,20 гр.
.........
330 fps/100 м/с
Вместимость бункера
.........
300 шар.
Тип электродвигателя
.........
AGM
Возможность тюнинга
.........
да
Дополнительные аксессуары
.........
тактическая ручка, AN/PEQ


AGM M4A1 RIS пламягаситель AGM M4A1 RIS внешний ствол

Фото 7. [+]
Фото 8. [+]

Рассмотрим более детально по основным узлам. Начнем со ствола. Пламегаситель выполнен из стали с последующей покраской (фото 7), как впрочем и все остальные запчасти, выполненные из металла. Резьба -14 (левая), фиксация к внешнему стволу стандартная: шестигранником 1.5 мм.

AGM M4A1 RIS открученая часть внешнего ствола AGM M4A1 RIS мушка

Фото 9. [+]
Фото 10. [+]

Прижимное кольцо за пламегасителем выполнено тоже из стали и "подпружинивается" кольцом из резины. Ствол (фото 8) выполнен из алюминиевого сплава и состоит из двух частей (фото 9), что позволяет делать разную длину внешнего ствола без его полной замены. У основания ствола в месте крепления дельта кольца имеет выход для электропроводки в цевьё. Там же отфрезерованы грани под ключ для удобства при сборке фронтсета. Для гарантированного размещения аккумулятора в RIS'е в нижней части ствола выфрезерована выемка под стандартный аккумулятор (фото 16).

AGM M4A1 RIS маркировка на мушке AGM M4A1 RIS надпись UP на мушке

Фото 11. [+]
Фото 12. [+]

Мушка (фото 10) выполнена литьем из алюминия*, а также все внешние детали, включая регулировочную часть. Штифты, фиксирующие мушку, стальные. С правой стороны и сверху мушки нанесены маркировки (фото 11-12). Антабка выполнена из литьевого алюминия (фото 8-9) и фиксируется пружинным штифтом. У основания крепления антабки стандартная фиксация шестигранником 1.5 мм мушки к стволу. Доступ возможен только после демонтажа антабки.

AGM M4A1 - RIS в сборе AGM M4A1 - RIS с левой стороны без накладки

Фото 13. [+]
Фото 14. [+]

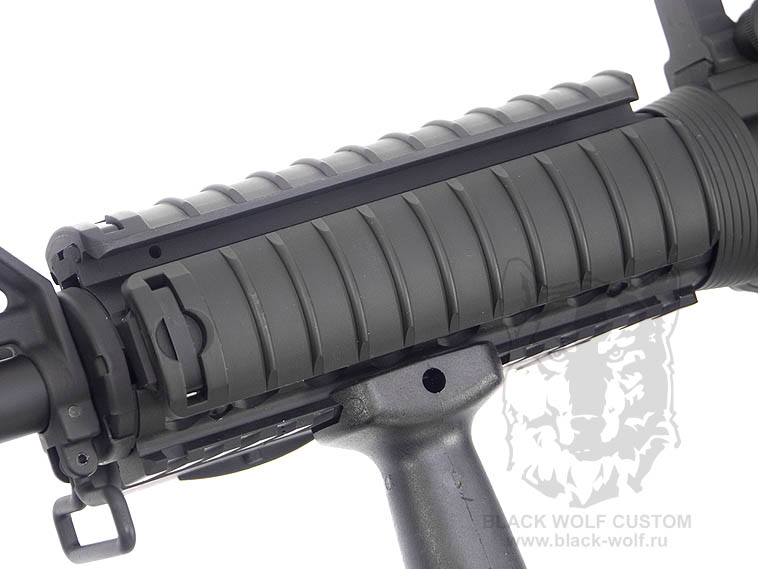

RIS полностью выполнен из литьевого сплава, достаточно аккуратно и размеры рельс соответствуют оригинальным (фото 13-16). По крайне мере, родные аксессуары, типа фонариков, и тактических рукояток, крепятся к ним без проблем и держатся на них в большинстве своем без люфтов. На рельсах имеются маркировки, нанесенные лазером, обозначающие какая из сторон RIS'а перед вами (фото 14-16). Для чего их наносят, для меня до сих пор остается загадкой. Присутствует небольшой люфт по оси ствола. Дело оказалось в недокрученном фиксирующем винте handguard сap. Сам он, кстати, выполнен методом штамповки из очень тонкого листа стали 0.8 мм и формованная нижняя часть легко гнется от небольшого усилия (фото 16).

AGM M4A1 - RIS с правой стороны без накладки AGM M4A1 RIS снята нижняя часть риса

Фото 15. [+]
Фото 16. [+]

С внутренней стороны RIS'а имеются маркировки, нанесенные лазером, в каком направлении устанавливать, кто производитель и логотип. На нижней половине с внутренней стороны приклепана теплоотражающая пластина из некрашеного алюминия. Тут производители явно схалтурили, ибо не доукомплектовали верхнюю часть RIS'а дополнительным фиксатором в передней его части, что добавило бы еще большей жесткости конструкции. Хотя, все посадочные места и резьба под винт имеются.

AGM M4A1 RIS дельто кольцо с переди AGM M4A1 RIS дельто кольцо с зади

Фото 17. [+]
Фото 18. [+]

Имитация газоотвода отсутствует и, в принципе, не предусмотрена. Есть небольшой намек на газоотвод: в ресивере вставлен небольшой латунный штырёк. В данном случае сходство ближе к продукции ТМ. Дельта кольцо выполнено из того же литьевого сплава с покраской по классической схеме, соответствующей реальным аналогам. Т.е. основание крепления RIS'а выполнено в виде звездочки, пружина тарельчатого типа зафиксированна стопорным кольцом (фото 17-18).

AGM M4A1 RIS левая половина ресивера AGM M4A1 RIS правая половина ресивера

Фото 19. [+]
Фото 20. [+]

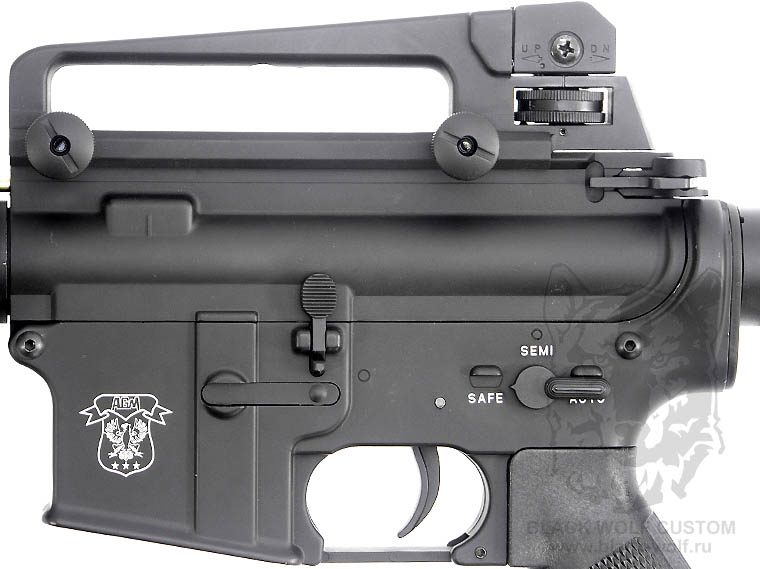

Перейдем к ресиверу (фото 19-20). Верхняя и нижняя части ресивера, а также вся фурнитура выполнены из литьевого алюминия, кроме штифтов и пружин соотвественно. Люфт между верхней и нижней половинами ресивера, обычно присутствующий в большей или меньшей степени, практически у всех производителей на новом изделии, отсуствует вообще. Щель между половинками ресивера минимальная. Затворная задержка, выполняющая чисто декаративную функцию, как обычно, болтается, создавая лишний шум при движении.

AGM M4A1 RIS закрытая шторка окна экстрактора AGM M4A1 RIS открытая шторка окна экстрактора

Фото 21. [+]
Фото 22. [+]

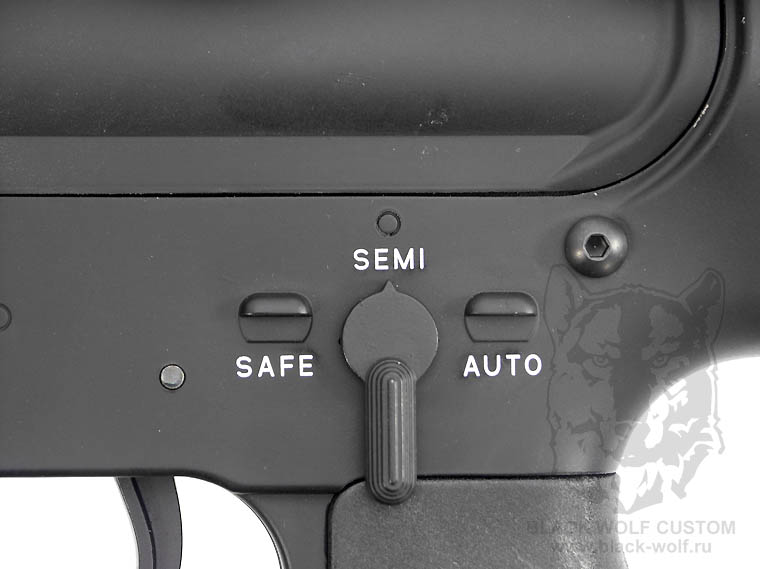

Выбрасыватель магазина работает без заеданий четко, пружина достаточно жесткая обеспечивает хорошую фиксацию магазина. Переводчик огня переключается четко с фиксированием позиций без проскальзований (фото 26). Верхняя и нижние половины ресивера соединены стальными штифтами с дополнительными винтами, обеспечивающими их сохранность. Рукоятка затвора, так же как и у ТМ версии, выполняет функцию открывания крышки экстракционного окна и фальшзатвора для доступа к регулировке камеры хоп-апа. Пружина, надо отдать должное, не растягивается как у СА (потянул и рукоятка затвора осталась в руках)(фото 21-23).

AGM M4A1 RIS открытый фальзатвор для регулеровки хоп-апа AGM M4A1 RIS внутренняя часть магазиноприёмника

Фото 23. [+]
Фото 24. [+]

На крышке экстракционного окна, непосредственно на корпусе замка, наблюдается явный брак литья. Его хорошо видно на фото 23. Судя по внутренней части магазиноприемника (фото 24), винтовка выполнена с половинчатой камерой хоп-апа. По логике вещей, данный экземпляр ЭПО должен переламываться по принципу реальной винтовки, аналогично реализованный у М4А1 фирмы ТМ. При удалении заднего штифта попытка переломить ее не увенчалась успехом.

AGM M4A1 RIS лазерные гравировки переводчика огня правая сторона AGM M4A1 RIS лазерные гравировки переводчика огня левая сторона

Фото 25. [+]
Фото 26. [+]

На ресивере с двух сторон присутствуют гравировки, выполненные лазером. Глубина нанесения гравировки очень мала, что дает возможность при необходимости их убрать и нанести свои. С левой и правой стороны на переводчике огня отображены стандартные режимы оного. На левую сторону магазиноприемника нанесен логотип фирмы изготовителя (фото 25-27). Кнопку досылателя огня рассматривать даже не будем, функциональной нагрузки она не несет. Нажимается, не выпадает - уже хорошо.

AGM M4A1 RIS лазерные гравировки фирмы производителя AGM M4A1 RIS рельса ресивера

Фото 27. [+]
Фото 28. [+]

Вобщем, можно было бы сказать, что ресивер выполнен достаточно аккуратно, но на его верхней части присутствует непонятная потертость между отражателем гильз и досылателем справа, ближе к краю, явно образовавшаяся еще до покраски. И еще одна мелочь, которая портит общую картину - это дырки крепления направляющей фальшзатвора под крышкой экстракционного окна (фото 21). Верхняя часть ресивера аналогично изготовлена еще у одной китайской фирмы - DBoys, или наоборот (не понятно кто у кого в этот раз содрал).

AGM M4A1 RIS установка коллиматорного прицела EOTech AGM M4A1 RIS установка прицела Trijicon ACOG

Фото 29. [+]
Фото 30. [+]

Добавлю про рельсу на верхней половине ресивера (фото 28). Родная рукоятка для переноски/целик стоит как влитая, о ней чуть ниже. Для проверки на совместимость крепления установил родной коллиматорный прицел EOTech (фото 29) и Trijicon ACOG. Встали как родные, ничего не болтается, держится без каких-либо люфтов.

AGM M4A1 RIS ручка для переноски AGM M4A1 RIS шкала вертикальных поправок

Фото 31. [+]
Фото 32. [+]

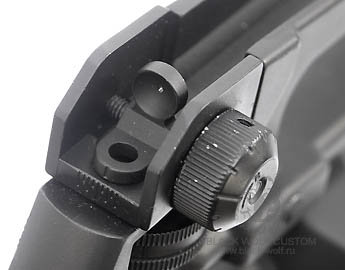

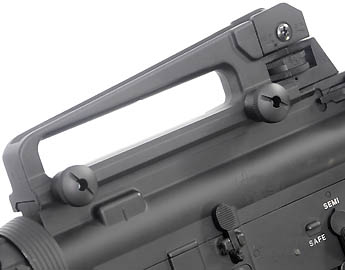

Ручка для переноски (фото 31), она же прицельное приспособление - целик, также изготовлена из литьевого алюминия целиком, кроме штифтов, винтов и пружин. Качество литья везде хорошее. На целике, шкале боковых и вертикальных поправок нанесены соответствующие гравировки (фото 32-33). Люфт целика в пределах допустимого.

AGM M4A1 RIS целик, шкала боковых поправок AGM M4A1 RIS пистолетная рукоятка

Фото 33. [+]
Фото 34. [+]

Пистолетная рукоятка на первый взгляд отлита очень аккуратно и внушает доверие, что очень по качеству и конструкции напоминает рукоятки фирмы G&P. Донце рукоятки (фото 35) выполнено с вентилируемыми отверстиями и регулировочным винтом электродвигателя под большую шлицевую отвертку. Крепление к пластику осуществляется саморезами под крестовую отвертку. Не удивлюсь, если данный экземпляр ЭПО комплектовался рукоятками вышеупомянутой фирмы.

AGM M4A1 RIS пистолетная рукоятка с низу AGM M4A1 RIS приклад

Фото 35. [+]
Фото 36. [+]

ЭПО укомплектовано шестипозиционным прикладом типа GI-style для AR-15/M16/M4 серии. Приклад позволяет легко отрегулировать длину из различного положения стрелка, в различных тактических ситуациях, в любой одежде и снаряжении. Пластик, из которого отлит приклад, достаточно прочный и нехрупкий. По идее, должен хорошо выдерживать ударные нагрузки и, при этом, не иметь сколов.

AGM M4A1 RIS труба приклада AGM M4A1 RIS труба приклада отверстия фиксации

Фото 37. [+]
Фото 38. [+]

Все остальные детали, включая антабку, механизм фиксации приклада, трубу приклада и заглушку задней стенки ресивера отлиты из литьевого алюминия (фото 36-38). Труба приклада имеет продольный шов с обеих сторон. Из всех внешних деталей приклада только гайка стальная, обеспечивающая более жесткую фиксацию к ресиверу трубы приклада. Как оказалось, она была не докручена до конца и легко откручивалась руками. У трубы приклада при этом присутствовал люфт. Требуется протягивание.

AGM M4A1 RIS AN/PEQ с верху AGM M4A1 RIS AN/PEQ с низу

Фото 39. [+]
Фото 40. [+]

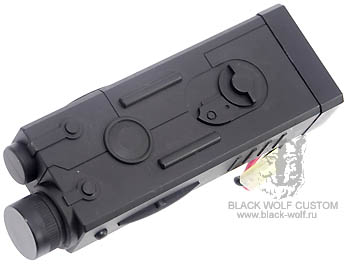

AN/PEQ - не знаю, есть ли в оригинале, что-нибудь похожее или это, чисто, придумка производителя ЭПО. Могу сказать только, что данный контейнер под аккумулятор рассчитан, исключительно, под стандартную батарею номиналом 8.4 В. При тюнинге потребуется замена на другой AN/PEQ, позволяющий разместить аккумулятор большей емкостью, либо использовать литий полимерные аккумуляторы.

AGM M4A1 RIS AN/PEQ передняя часть AGM M4A1 RIS AN/PEQ задняя часть - крышка батарейного отсека

Фото 41. [+]
Фото 42. [+]

На что стоит обратить внимание при эксплуатации: это крышка на передней части AN/PEQ. Она держится на трении и никак не фиксируется, в отличии от крышки батарейного отсека, у которой есть две боковые защелки (фото 41-42).

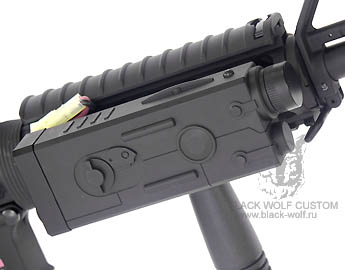

AGM M4A1 RIS AN/PEQ установленный AGM M4A1 RIS AN/PEQ разъем питания

Фото 43. [+]
Фото 44. [+]

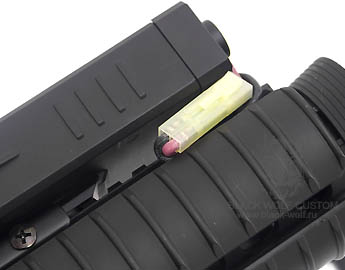

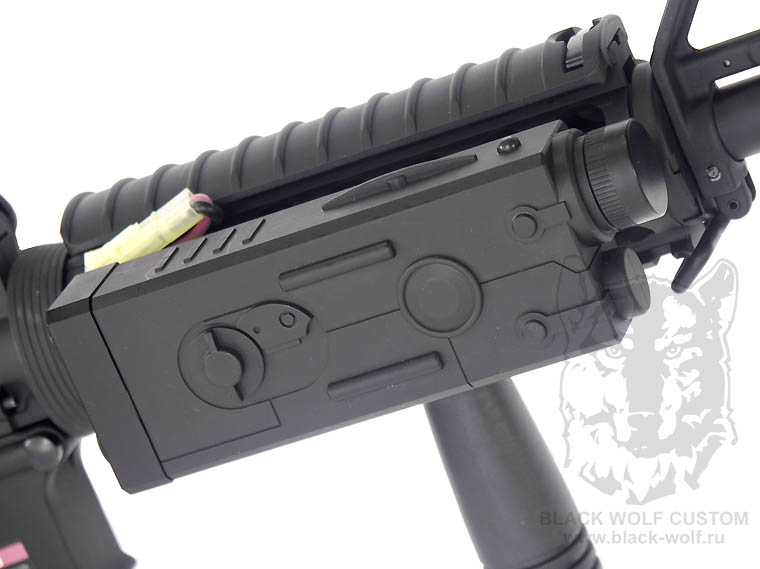

Электропроводка, выведенная во фротнсет, имеет предохранитель и разъем Tamiya mini (фото 16). И как видно на фото 43-44, разъем расположен в верхней части RIS'а, что совсем не прибавляет антуражности и повышает риск повреждения разъема и проводки. Тактическая рукоятка отлита из пластика, аналогичного прикладу с соответствующими свойствами, хотя трудно прогнозировать ее прочность на излом в местах крепления, скажем, при падении ЭПО или на него (фото 45).

AGM M4A1 RIS AN/PEQ установленный AGM M4A1 RIS AN/PEQ разъем питания

Фото 45. [+]
Фото 46. [+]

Накладки на RIS из того же материала выполнены качественно, на RIS'е сидят плотно без люфтов, снимаются легко (фото 46).

Подведем итог: в целом, внешние узлы и запчасти изготовлены на весьма приличном уровне с учетом вышеперечисленных огрехов. Т.е. данное ЭПО можно использовать, как оно есть, а так же, как основу для создания своего кастомного ЭПО. На этом первая часть обзора заканчивается. Во второй части рассмотрим внутренние запчасти данного ЭПО.

*силумин или силуминовый сплав, читаем например справку на ВикипедиЯ - Силумин

Ссылки по теме:

AGM M4A1 RIS (дополнительные фото)
AGM M4A1 RIS GearBox (часть 2)

Автор, фото: Black Wolf
26.07.09
