Custom DMR M14




Custom DMR M14
Custom DMR M14

Не так давно фирма G&P стала выпускать кит для М14 фирмы Tokyo Marui - GP731 M14 DMR Conversion Kit. Прототип которой тоже сравнительно недавно засветился в зонах боевых действий Ирака и Афганистана. Это снайперская винтовка созданная на основе винтовки М14. Её основное отличие это ложе, точнее дополнение к нему пистолетной рукоятки и регулируемый под стрелка приклад с подщечником. Так же существует два типа модификаций отличие которых внешне в стволе, мушке и пламегасителе. В первом случае это стандартный ствол/мушка/пламегаситель М14, во втором утолщённый ствол и пламегаситель типа SPR. О последнем варианте, как о самом редком и пойдет речь.



Custom DMR M14 Custom DMR M14

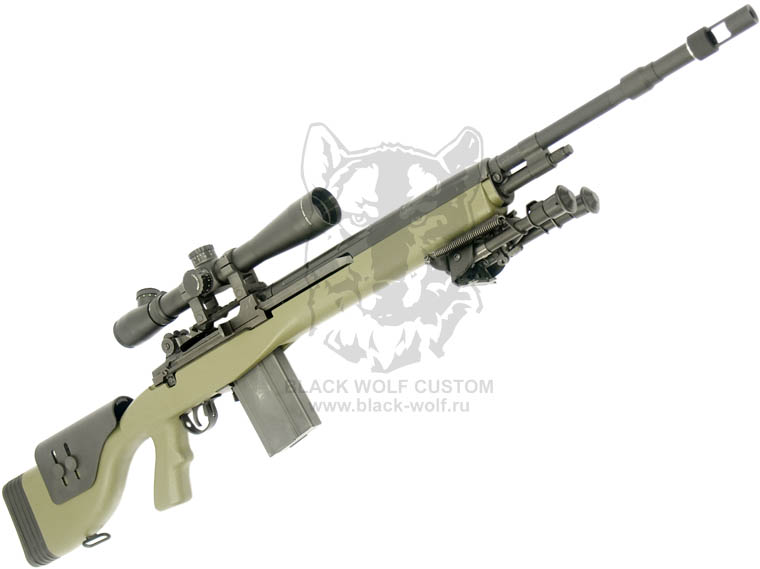

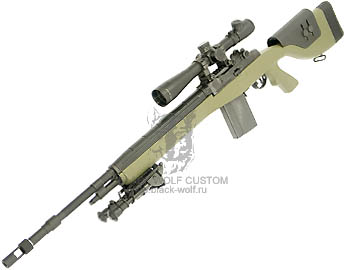

Фото 1 [+] Фото 2 [+]



Как обычно, уже по традиции М14 собираем непосредственно перед открытием, и, как следствие имеем минимум комплектующих для окончательной сборки изначально задуманного. В наличии на момент сборки не хватало самого необходимого, это усиленных шестерней Prometheus Double Torque Hard Gear Set for Marui Ver.7 Gearbox (M14 Series) под 150 пружину. Были заказаны в разных магазинах, но не один заказ так и не пришел вовремя. В итоге пришлось собирать из того, что было в наличии для 120 пружины. В последствии по приходу заказа в планах было установить 150, но попробовав на открытие как она работает владелец сказал, что его устраивает мощность, дальность, точность и менять ничего не будем.


Custom DMR M14 Custom DMR M14

Фото 3 Фото 4



Самое забавное в данном проекте, что все началось с пламегасителя. Т.е. владелец сего чуда изначально купил пламегаситель, уж больно он ему нравился, а купив уже решил, что собственно будет в итоге собирать. Такого в моей практике еще не было.

Теперь немного о самом процессе реализации проекта. Просто собрать кит на основе базовой М14 и потом установить тюнинг это было бы самым простым и быстрым в исполнении. Но в данном случае вся сложность заключалось в том, что надо было установить тот самый пламегаситель, а он подходил только к стволу с увеличенным внешним диаметром коих в продаже для М14 нет и в помине. Точить новый физически не успевали... Перерыв залежи всякого хлама был обнаружен внешний ствол от М16 Classic Army, как оказалось идеально подходящий по внешнему диаметру к данному пламегасителю. Длина тоже удовлетворяла для установки тонкого стволика длиной 509 мм. Ствол был из ранних выпусков на которых еще отсутствовали маркировки.


Custom DMR M14 Custom DMR M14

Фото 5 [+] Фото 6 [+]



Ствол естественно пришлось немного переделывать. Ближе к казённой части ствола делать проточку для крепления в ресивер, после чего ствол стал одним целым при сборке с реисвером, как будто так и было изначально задумано. Проточить выемку под деталь М14-28, и убрать выемки оставшиеся от пинов крепящих мушку к стволу у М16. (фото 5) На фото 6 для сравнения с верху базовый ствол от М14 и с низу соответственно от DMR M14. Собственно говоря это была не самая сложная часть в данном проекте.


Custom DMR M14 Custom DMR M14

Фото 7 [+] Фото 8 [+]


Самое увлекательное началось когда надо было установить газоотводную трубку на ствол. Для этой операции было заранее приобретено сверло диаметром 18.5 мм коим требовалось рассверлить газоотводную трубку. Диаметр сверла намеренно брался меньше диаметра ствола. Остальное пришлось в последствии аккуратно выбирать в ручную напильником и подгонять под ствол.


Custom DMR M14
Custom DMR M14

Запчасти, которые использовались при сборке данной винтовки
Внешние запчасти:
1. Ложе - G&P M14 DMR Conversion Kit
2. Внешний ствол - Classic Army One Piece Type Outer Barrel for M16A2
3. Пламягаситель - King Arms SPR Flash Hider
Внутренние запчасти:
1. Внутренний стволик - Tanio-Koba HOP Twist Barrel for Marui AUG/M14/M16 Series 509mm
2. Набор цилиндра - CYLINDER ENHANCEMENT SET for TM M14
3. Резинка хоп-апа - Systema Hop Bucking
4. Моторная шестерня - Marui Bevel Gear for M16/MP5/AK/G3
5. Поршень - Systema Aluminium Piston for Gearbox Ver 2/3
6. Антиреверс - Systema Anti-reversal Latch for Gearbox Ver 2/3
7. Направляющая пружины - Guarder Ball Bearings Spring Guide for Ver.7 Gearbox (M14)
8. Пружина - Guarder A.E.G. Tune-Up Spring - SP120
9. Бокс - G&P M14 7mm Bearing Gearbox
10. Электродвигатель - G&P M120 DMR High Speed Motor
Дополнительно:
1. Сошки - King Arms Spring Eject Bipod
2. Оптический прицел - King Arms 3.5 - 10 X 40 M3 Scope (Red/Green Reticle)
3. Планка под оптический прицел - Hero Arms Mountbase Type 2 for Marui M14
4. Аккумулятор - Airsoft Battery 10,8 B 3200 mA custom.
5. Стальные втулки 7 мм (собственное изготовление)



Custom DMR M14 Custom DMR M14

Фото 9 Фото 10


Стоит упомянуть немного и о самом ките фирмы G&P. В комплект входит ложе в сборе, электропроводка и моторная рама для DMR версии с двигателем в сборе (фото 13). Ложе выполнено из пластика достаточно качественно. По просьбе владельца дабы убрать "пластмассовость" внутренние полости пистолетной рукоятки и передней части ложа были залиты автомобильным герметиком (фото 9-10). Благодаря ему ложе по ощущениям стало монолитным и "пластмассовость" пропала. Правда и вес малость увеличился.



Custom DMR M14 Custom DMR M14

Фото 10 [+] Фото 11 [+]


ТТХ



Категория ......... Снайперская винтовка
Тип ......... AEG
Производитель ......... Custom BWC
Тип Gear Box ......... GP 7
Аккумулятор ......... Mangoost Type 10,8 B 3200 mA
Масса неснаряженного ......... 3840 гр.
Масса полностью снаряженного* ......... 5800 гр.
Общая длина ......... 1114 мм
Длина внутреннего стволика ......... 509 мм
Способ ведения огня ......... одиночный
Прицельная дальность (примерно) ......... 40-60 метров
Начальная скорость шарика 0,20 гр. ......... 120 м/c (393.7 fps)
Вместимость стандартного магазина ......... 70 шар.
Тип электродвигателя ......... G&P M14
Возможность тюнинга ......... Да
Дополнительные аксессуары ......... Eject Bipod, оптический прицел.

* сошки, оптика, аккумулятор
**Замер скорости производился с помощью Guarder SPEEDER-2000 Shooting Chrony




Custom DMR M14 Custom DMR M14

Фото 12 Фото 13 [+]



Для корректной работы одиночного огня потребовалась доработка ложа в месте спускового крючка. В собранном виде при повтороном нажатии на спуск выстрела не происходит. Эту выемку (фото 12) надо углубить на 0.5 - 1 мм тогда все будет работать как часики.


Custom DMR M14 Custom DMR M14

Фото 14 Фото 15



Отсек под аккумулятор достаточно вместительный (фото 15), но если использовать большие банки то максимально туда входит аккумулятор 10,8В (фото 14). И то с если один крайний ряд банок сместить на 11 мм. Поэтому пришлось делать на заказ в Airsoft Battery. Если обратили внимание на список запчастей в данной винтовке был использован так называемый усиленный бокс все той же фирмы G&P. Стоит о нем тоже упомянуть.


Custom DMR M14
Custom DMR M14

Вид G&P бокса с моторной рамой для DMR.


В комплекте с боксом идет поршень и средняя шестерня, первый сразу был выкинут, а вот шестерню при попытке установить был неприятно удивлён. У шестерни была такая конкретная восьмерка, что и речи не было её хоть как то использовать. В итоге была установлена базовая средняя и моторная шестерни фирмы ТМ. В качестве секторной была использована G&P c небольшой доработкой в нижней её части.



Custom DMR M14 Custom DMR M14

Фото 18 Фото 19


Так же был удалён автоматический вид огня посредством фиксирования рамки (фото 18). Хотя в принципе можно было просто его снять эффект был бы тот же. В место переключателя огня выточена из дюраля заглушка. По просьбе владельца в качестве эксперимента был установлен 509 мм нарезной тонкий стволик производства Tanio Koba. Вокруг которого так было много споров и вопросов. Могу сказать одно, на 120 пружине гардер за счёт этих нарезов больше 120 м.с. выжать не удалось. Насчёт точности сказать ничего не могу - сам владелец доволен и говорит, что бьет очень точно, но у всех это понятие разное и чисто субъективное.


Ссылки по теме:
Custom DMR M14 дополнительные фото в разделе фотогалерея
Автор, фото: Black Wolf
12.11.08
