Частичная или неполная разборка(сборка) Thompson M1A1 Tokyo Marui.

Частичная или неполная разборка ЭПО необходима скажем для его чистки, замены тонкого стволика, резинки хоп-апа, извлечение бокса для его дальнейшей разборки, переборки и тюнинга.

В неполную разборку входит:
- отделение приклада от ресивера
- отделение нижней части ресивера
- снятие пистолетной рукоятки
- извлечение бокса
- извлечение тонкого стволика с хоп-апом.

Для разборки нам понадобится следующий инструмент:
1. Шлицевая отвертка большая или средняя
2. Тонкая крестовая отвертка
3. Средняя крестовая отвертка
4. Шестигранник на 1,5 мм.

Перед разборкой производим следующие действия:
- отделяем магазин
- делаем одиночный выстрел
- ставим на предохранитель
- извлекаем аккумулятор из приклада.

Условно берем для ориентации в "пространстве":
- левая сторона - соответственно та, что с левой стороны если держать ЭПО стволом от себя.
- правая сторона - соответственно с правой стороны ЭПО, в том же положении.



Три шлицевых винта для снятия приклада и пистолетной рукоятки. Стопорный штифт.

Фото 1.
Три шлицевых винта для снятия приклада и пистолетной рукоятки.
Фото 2.
Стопорный штифт.



Разборку начинаем с приклада. На самом деле есть два варианта - быстрый и очень быстрый. В первом случае нужно отвинтить с нижней части у основания ресивера 1 шлицевой винт (Фото 1. позиция 3) тот, что ближе к тыльной части ресивера. Вынимаем его. Нажимаем на стопорный штифт (Фото 2) внизу с тыльной стороны ресивера, нажимаем одновременно на штифт, тыльную сторону верхней части ресивера и сдвигаем приклад вместе с нижней частью ресивера в обратном направлении движения верхней части ресивера (Фото 3).



Сдвинутый ресивер назад. Открученный приклад.

Фото 3.
Сдвинутый ресивер назад.
Фото 4.
Вид на очень быстро разобранный ЭПО.



Данный способ очень удобен например в полевых условиях если вдруг забился внутренний стволик и его надо прочистить, а без разборки это сделать нельзя. Заодно можно проверить работоспособность бокса, если вставить обратно вынутую перед разборкой батарею. Во втором случае, который больше подходит для стационарной разборки, в спокойных комфортных условиях, отвинчиваем оба шлицевых винта внизу у основания приклада (Фото 1. позиция 2 и 3).



Вид на очень быстро разобранный привод. Вид на частично разобранный привод.

Фото 5.
Открученный приклад.
Фото 6.
Вид на частично разобранный ЭПО.




1. Крепежные винты
2. Приклад
3. Верхняя часть ресивера с цевьем
4. Нижняя часть ресивера с боксом



Таким образом вы сразу получаете доступ отдельно к внутреннему стволику с хоп-апом и возможность сделать внешний визуальный осмотр бокса. Отделяем приклад от ресивера. Делаем это очень аккуратно, предварительно проверив, что проводка в прикладе свободно перемещается вместе с движением самого ресивера. Иначе есть большая вероятность ее повредить. Отсоединяем разъем идущий от бокса в приклад (Фото 5). Далее будем рассматривать частичную разборку ЭПО.

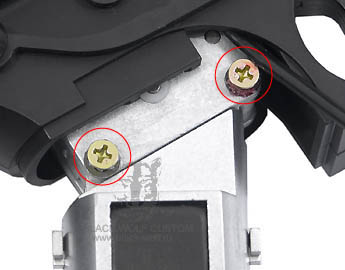

Крепление хоп-апа к ресиверу двумя саморезами. Положение при котором можно вынуть стволик с хоп-апом.

Фото 7.
Крепление хоп-апа к ресиверу двумя саморезами.
Фото 8.
Положение при котором можно вынуть стволик с хоп-апом.



Начнем с извлечения тонкого стволика с хоп-апом. Чтобы достать тонкий стволик с хоп-апом потребуется отвинтить два маленьких крестовых самореза (Фото 7). После чего, чуть сдвинуть в сторону тыльной части ресивера, вместе с уплотнительным кольцом (Фото 8, позиция 1). Если уплотнительное кольцо не выдвинуть из основания внешнего ствола, вы не сможете приподнять стволик с хоп-апом. Потом, чуть приподнять его и повернуть вокруг своей оси против часовой стрелки на 90 градусов, с одновременным сдвигом в сторону тыльной части ресивера и чуть в право. Для свободного поворота надо сдвинуть шторку затвора. Сдвигаете почти до конца и аккуратно вынимаете. Далее делаете с ним, что хотите. Как разобрать хоп-ап подробно, смотрим в полной разборке ЭПО Полная разборка-сборка Thompson M1A1 Tokyo Marui (не готово).



Шлицевой винт для снятия пистолетной рукоятки. Вид на нижний ресивер со снятой пистолетной рукояткой.

Фото 9.
Шлицевой винт для снятия пистолетной рукоятки.
Фото 10.
Вид на нижний ресивер со снятой пистолетной рукояткой.



Для извлечения бокса делаем следующие телодвижения. Берем нижнюю часть ресивера в сборе с боксом. Вывинчиваем шлицевой винт в основании пистолетной рукоятки. Снимаем ее в направлении противоположной ресиверу. Далее переходим к переводчику огня и предохранителю.



Шестигранники для снятия переводчика огня и предохранителя. Два самореза удерживающие втулки.

Фото 11.
Шестигранники для снятия переводчика огня и предохранителя.
Фото 12.
Два самореза удерживающие втулки.



Аккуратно вывинчиваем шестигранником винты у основания переключателей. Не до конца, только чтобы ослабить прижим. Вынимаем их вверх. Под ними будут пластиковые втулки каждая привинчена крестовым саморезом. Которые в дальнейшем и вывинчиваются. Тоже кстати не до конца из самих втулок если они в них не ходят свободно, чтобы потом при сборке не искать. Вынимаем и их. Прежде, чем приступать к извлечению бокса из ресивера надо отсоединить провода от двигателя. И отвинтить моторную раму с двигателем (Фото 13). Иначе извлечение бокса из ресивера будет не возможно.



Винты крепелния моторной рамы. Вид с отделеным двигателем от бокса.

Фото 13.
Винты крепления моторной рамы.
Фото 14.
Вид с отделенным двигателем от бокса.



Вынимать бокс следует держа перед собой горизонтально, левой стороной вверх, чтобы не потерять пластиковые переходники переключателей огня и предохранителя. Заодно желательно запомнить как они стояли, или посмотреть тут - фото 17.

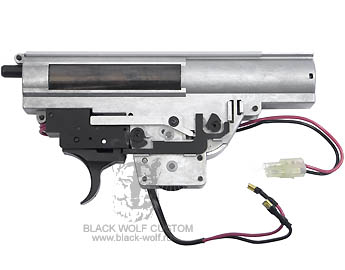

Общий вид бокса с лева. Общий вид бокса с права.

Фото 15.
Общий вид бокса с лева.
Фото 16.
Общий вид бокса с права.



Все, бокс, теперь тоже в полном вашем распоряжении. Как разобрать и собрать бокс 6-й версии смотрите в соотвествующей статье - разборка/сборка GearBox v6. Tokyo Marui (не готова).



Сборка Thompson M1A1 Tokyo Marui.



Расположение дополнительных механизмов. Правильное расположение проводки при установке бокса.

Фото 17.
Расположение дополнительных механизмов.
Фото 18.
Правильное расположение проводки при установке бокса.



Сборка осуществляется в той же последовательности, что и разборка, надо только обратить внимание на провода (Фото 19), для того чтобы они встали на место для них есть пластиковая направляющая в средней части бокса на корпусе контактной группы. Провода должны заходить за нее. А при установке самого бокса придерживать их рукой чтобы они зашли за стенку ресивера. Второе место это задняя часть бокса, провода должны входить в паз ресивера который находится в аккурат по центру под тыльной частью бокса (Фото 18). Тогда бокс встанет на место без проблем. И не переворачивайте его во время этой процедуры, иначе выпадут пластиковые переходники переводчика огня и предохранителя.



Проводка на которую надо братить внимание при установке бокса. Силуминовая вставка.

Фото 19.
Проводка на которую надо обратить внимание при установке бокса.
Фото 20.
Силуминовая вставка.



Далее вставляем втулки, вкручиваем, на них рычажок переводчика огня и предохранителя. Прикручиваем моторную раму с двигателем, устанавливаем провода. Надеваем пистолетную рукоятку, фиксируем винтом. Вставляем в паз силуминовую вставку служащей гайкой и одним из креплений приклада к ресиверу. Просовываем разъем питания от бокса в окошко. Соединяем разъем питания между боксом и удлинителем в прикладе, и прикручиваем приклад к силуминовой вставке. Можно зафиксировать например клеем эту вставку, и прикручивать приклад в любой последовательности.



Осталось установить на место внутренний стволик с хоп-апом. Прикручиваем двумя саморезами. Отводим чуть назад имитатор затвора, совмещаем нижнюю и верхнюю части ресивера по пазам, и вдвигаем друг в друга. Завинчиваем последний винт в прикладе. Все ЭПО собран.
