Diemaco 5.56mm C7A2 Rifle

Идея собрать максимально антуражную реплику винтовки, производства канадской фирмы Diemaco, возникла у меня года три назад, но тогда всё упёрлось в отсутствие ресивера с "правильными" канадскими маркировками. Имевшееся в то время в продаже боди от Guarder, а-ля Diemaco С8, не подходило... ©

Pretorian
более подробно от хозяина винтовки...


Diemaco 5.56mm C7A2 Rifle
Diemaco 5.56mm C7A2 Rifle

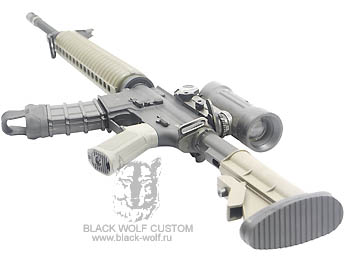

Общий вид

Вот, наконец, закончил делать очередной долгострой, не знаю даже, кто больше рад: я сам или хозяин винтовки. Уж больно, тяжело шел процесс... Зачем, почему и для чего это делалось, я объяснять не буду, все это хорошо описал сам автор идеи и хозяин этой винтовки. Повторяю ссылку Diemaco 5.56mm C7A2 Rifle - Pretorian - My airsoftgun. Кстати, с этой статьи было решено открыть новый раздел на сайте "My airsoftgun", где хозяин своего любимого детища мог бы сам рассказать зачем и почему именно так, и никак по-другому... Ну, а с моей стороны, традиционное описание технической стороны реализации проекта.


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 1 [+] Фото 2 [+]



Основной затык был в гравировке, который собственно и увеличил временной интервал изготовления сего агрегата. При гравировке первого боди был сбой программы, в следствии чего, конечное изделие было забраковано, и заказано новое боди (как оказалось, даже два, на всякий случай), которые ехали какое-то время. За это время были отгравированы еще два боди С8CQB и экспортный вариант L119A1 для Англии, который потом туда и уехал. А так как Pretorian очень щепетильно относился толщине линий и месторасположению каждой буковки, пришлось порядком попотеть, чтобы все это сделать, как он того хотел.


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 3 Фото 4



В общем, в конце концов, боди было отгравировано. На фото 3 и 4 без покраски, за счет глубины самой гравировки, кажется, что надписи толстоваты. После закрашивания они приобретают нормальный вид фото 5. Но как оказалось, сама гравировка была только частью геморроя, или, как в известном мультике: "стрижка только началась(с)". Как выше упоминалось, боди специально заказывалось чистое, без каких-либо гравировок и надписей, для последующей возможности нанесения своей гравировки. А такое продает только фирма Guarder Guarder New Generation M4 Metal Receiver, и оно оказалось с целым букетом сюрпризов:


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 5 [+] Фото 6



например, кривое отверстие под передний пин в верхней части ресивера. В следствии этого образовалась щель между половинками ресивера и перекос относительно общей оси друг к другу. Отверстие под переводчик огня с левой стороны завалено, из-за чего оно, в итоге, овальное, и при установке самого переводчика имеет существенный люфт при переключении. Отверстия, под имитирующие пины, имеют больший диаметр, чем надо, из-за чего они с легкостью выпадают обратно. В общем, более подробно, что и как, описано тут - Баги и доработки для Guarder New Generation M4 Metal Receiver


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 7 Фото 8



С боди разобрались. На очереди фронсет. И тут без доделок не обошлось. Дело в том, что на фронсетах для серии М16 фирмы GP нет проточки под проводку. Оно и понятно, зачем? В М16 серии обычно батарея располагается в прикладе-"весле". У нас же случай особый - приклад телескопический, соответственно, надо тянуть провода в цевье. Итог: необходимость проточки канала под провода. Заодно были сделаны дополнительные направляющие в горизонтальной плоскости для уменьшения люфта при закручивании дельта кольца. Провода в боксе соответственно тоже пришлось перекидывать вперед и удалять электронный ключ. Как удалить ключ описано тут Systema Complete Mecha-Box - удаление электронного ключа.



Запчасти, которые использовались при сборке данной винтовки
Внешние запчасти:
1. Ресивер - Guarder New Generation M4 Metal Receiver
2. Фронсет - G&P M16A2 Front Set (OD)
3. Пистолетная рукоятка - G&P Enhanced Pistol Grip for M16 Series (New Type,OD)
4. Приклад - Guarder Collapsible AR-15/M4 Carbine Stock (Original Style Fiberite Telestock, OD)
5. Антабка - Smokeys TAC Sling Adapter for M4/M16
6. Фурнитура - King Arms Accessories Set C for M4 series
7. Защелка магазина - King Arms Mag Catch (ARM Type) for M4 series
8. Пины - Marui M16 Series Pin Sets (MA-8&M4-6)
Внутренние запчасти:
1. Внутренний стволик - Prometheus 6.03 EG Barrel for M16A1/A2/VN/AUG
2. Резинка хоп-апа - Systema Hop Bucking
3. Гербокс - Systema Complete Mecha-Box (M16A2/SR16M4, M150)
4. Модуль хоп-апа - Systema Hop-Up Sets for M4A1/M16A2
5. Пружина - Guarder A.E.G. Tune-Up Spring - SP130
6. Электродвигатель - Eagle Force Hammer 1100L Motor w/4 Ball Bearing
Дополнительно:
1. Стальной усилитель для бокса версии 2
2. Дюралевый ноззл
3. Прицел - Elcan SpecterOS3.4x
4. Магазин - G&P 130 Rds Thermold Magazine for M4/M16 Series



Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 9 Фото 10



На фото 9 видно место фиксации исправления кривости отверстия под пин на верхней части ресивера. Так же потребовалась доработка защелки крышки экстрактора для того, чтобы она полноценно закрывалась и не открывалась от малейшего толчка. Правда, после этого открывается с помощью затворной рукоятки с небольшими трудностями. Впрочем, надо учесть, что надобность в этом возникает только при подстройке хоп-апа.



Diemaco 5.56mm C7A2 Rifle
Diemaco 5.56mm C7A2 Rifle

Общий вид со сложенным прикладом



Вернемся к переводчику огня фирмы King Arms, который выполнен весь из металла, и его фиксирующему шпеньку из пластика, который сточился буквально через пару переключений. Пришлось его вытачивать из стали, и для более уверенной фиксации углублять и увеличивать диаметр выемок на боди. Обратную же сторону переводчика, которая непосредственно переключает селектор плейт на боксе, пришлось немного сточить, иначе, он с трудом переключался до одиночного огня, а уж до автоматического, не было и речи его сдвинуть. Причина оказалась в оставленных "родных" подшипниках качения, которые очень сильно выпирают за пределы бокса. При использовании металлических втулок, обычно, с них снимается лишний металл.



ТТХ



Категория ......... Винтовка
Тип ......... AEG
Производитель ......... Custom BWC
Тип Gear Box ......... Systema II
Аккумулятор ......... Mangoost Type 12 B 2000 mA NIMH
Масса неснаряженного ......... 2700 гр.
Масса полностью снаряженного* ......... 3940 гр.
Общая длина/сложенного ......... 990/913 мм
Длина внутреннего стволика ......... 509 мм
Способ ведения огня ......... одиночный-автоматический
Прицельная дальность (примерно) ......... 30-60 метров
Начальная скорость шарика 0,20 гр. ......... 142 м/c (465 fps)
Вместимость стандартного магазина ......... 130 шар.
Тип электродвигателя ......... Hummer 1100
Возможность тюнинга ......... Да
Дополнительные аксессуары ......... Elcan SpecterOS3.4x

* аккумулятор, магазин, Elcan.
**Замер скорости производился с помощью Guarder SPEEDER-2000 Shooting Chrony



В боксе не были проведены сильные изменения по сравнению с купленным, разве что: перекинута проводка в цевье, удален электронный ключ, исправлен баг с механическим предохранителем (подробнее тут Systema Complete Mecha-Box (M16A2/SR16M4, M150) проблема с SAFETY COVER...), переделана моторная шестерня (bevel gear фото 11), увеличив трещотку еще на два зуба для более стабильной фиксации; выточен дюралевый ноззл под бор-ап, дабы предотвратить его преждевременную поломку, заменена пружина с 150-й на 130-ю гардер и установлен стальной усилитель бокса (фото 9).


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 11 Фото 12



Так же была доработана затворная задержка, установлена пружинка, которая не дает болтаться и громыхать этой антуражной детальке, ни несущей никакой функциональной нагрузки. Если честно, не очень понимаю, почему производители сей фурнитуры не комплектуют этими пружинками свои изделия изначально, при том, что посадочное место под нее предусмотрено самим же производителем.


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 13 Фото 14



Вот мы и добрались до приклада, изготовленного фирмой Guarder, и если мне память не изменяет, заявленного, как максимально приближенный к оригиналу. Действительно, крепление отличается от обычного классического телескопического приклада от аэрсофта. И если его собрать, не прочитав инструкцию то получим то, что изображено на фото 13. Т.е. опять надо пилить... А крепеж осуществляется следующим образом: сперва, в хвостовик ресивера вставляется труба с частью внешней резьбы и винтом, которым он фиксирует ее к боди и боксу, как, если бы это был обычный приклад, только укороченный до размеров хвоста боди.


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 15 Фото 16



Далее накручиваем на основание стопорный винт, фиксируя им заглушку и антабку. Скорее даже, именно, заглушку, потому как она совершенно свободно болтается, ибо выполнена, как у рилстила; а антабка одевается на направляющие хвостовика и сидит достаточно надежно. А вот потом самое интересное. По инструкции предлагают отпилить кусок трубы и оставить примерно 1.6 см внешней резьбы, после чего, уже методом "научного тыка" снимать лишнее напильником, пока приклад не будет закручиваться до полной фиксации и стоять ровно. Доводить очень аккуратно, промахнуться - проще простого. Вобщем, кому любопытно - инструкция тут Real STOCK-04/06 installation procedure.


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 17 Фото 18



Следующую деталь latch tactical charging handle, изображенную на фото 17 и 18, ставить и не планировалось, так как в продаже ее нет, а делать хотел намного позже, как будет время. В самый последний момент, когда уже все было собрано, сделав чертежик из присланного проспекта и потратив полдня, я все-таки выпилил ее из куска железа, подходящего по размеру с помощью ножовки, напильника и надфилей. Вроде, получилась очень похожа на оригинальную...


Diemaco 5.56mm C7A2 Rifle Diemaco 5.56mm C7A2 Rifle

Фото 19 [+] Фото 20 [+]



Не думаю, что скажу что-то новое. Но это, именно, то, чего и хотел Pretorian. А именно, эксклюзивность, которая, в итоге, и была получена, благодаря его долготерпению и настойчивости.



Ссылки по теме:
* официальный сайт Diemaco
* Diemaco 5.56mm C7A2 Rifle - Pretorian - My airsoft gun
* Diemaco C7CT (custom Tactical)
* Canadian forces image gallery
Автор, фото: Black Wolf
27.10.07
