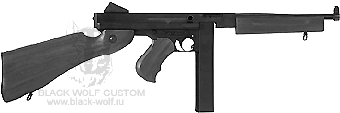

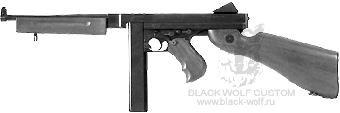

Tokyo Marui Thompson M1A1


Это пожалуй до сих пор единственный привод из линейки Marui изготовленный по максимуму из металла*. Но на этом его особенность пожалуй не исчерпывается - это также качество исполнения узлов и продуманность всей конструкции в целом. Впрочем это всегда была отличительная особенность продукции от Marui.

Общий внешний вид и ощущения оставили самые приятные впечатления. Видно, что маруевцы делали его с большой любовью. Даже столько металла на него не пожалели. За основу взяли последнюю модификацию которую использовали американцы во время второй мировой. Кстати в штатах сейчас почему то наиболее популярны модели 20-х годов с дисковым магазином**. Видимо мучает ностальгия по временам сухого закона и разгула преступного мира, где сей агрегат был очень популярен и применялся в деле достаточно часто. Как реплика, выполнена на отлично без изъянов. Продуманно по всем узлам и компонентам. Фактически разборка на основные узлы соответствует оригиналу. В данной модели используется GearBox v.6. Базовая модель имеет очень хорошие ТТХ и стабильную работу. В России аэрсофтверсий томмиганов по отношению к другим моделям не очень много. Но те немногие владельцы этого чуда очень им довольны. И что самое интересное многие очень долго используют именно базовую модель не особенно стремясь их тюнинговать.

Не буду вдаваться в исторические подробности происхождения данного Submachine Gun, остановимся на аэрсофт версии данного девайса и немного рассмотрим его.

Поставка осуществляется в картонной упаковке без прекрас. В соответствии со временем происхождения пистолет-пулемета. Очень стильно, ничего лишнего. Упаковка плотная и даже без внутренностей имеет хороший вес.

В комплект входит:
1. AEG Thompson M1A1 1 шт.
2. Магазин механический на 60 шаров 1 шт.
3. Заглушка на ствол 1 шт.
4. Шомпол 1шт.
5. Лоадер 1 шт.
6. Насадка адаптер для Marui Tracer Unit 1 шт.
7. Пакет шариков 200 шт. 1 уп.
8. Инструкция 1 шт.
9. Постеры

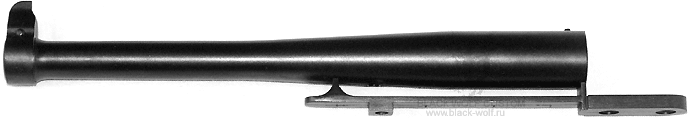

Внешний ствол выполнен из силумина литьем, с последующей токарной обработкой. Швов соответственно не видно, но на ощупь можно определить их местонахождение. Мушка нерегулируемая и запрессована намертво на конце ствола. В выходном отверстии видна имитация нарезки ствола. Окраска цвета вороненой стали. Имеет направляющую для установки цевья и крепления к ресиверу. К ресиверу крепится с помощью 3-х винтов. Один скрытый с верху L3ХM3 мм с внутренним шестигранником S1,5 мм, и два шлицевых с низу L16XМ4 мм. Длина ствола 250 мм, с креплением 295 мм. Диаметр выходного отверстия 11 мм. Внешний диаметр у основания мушки 16,5 мм. Общая высота мушки 37 мм. Внешний диаметр у основания ствола 25,5 мм. Внутренний диаметр у основания ствола 20 мм. Общий вес детали - 343 гр..




Ресивер является основой для крепления остальных узлов и сборки воедино. Выполнен литьем из силумина с последующей обработкой. Имеет приличный вес около - 830гр.. Выполнено очень аккуратно, швов нигде не видно, за исключением задней стенки со стороны приклада. Окраска такая же как и на внешнем стволе. Так же присутствуют надписи и клейма. У основания внешнего ствола и магазина с левой стороны стоят два клейма GFG. Там же у магазина есть надпись из трех букв E JA, и еще одно клеймо AA со стилизованной короной. К сожалению мне не удалось нигде найти что означают данные клейма.

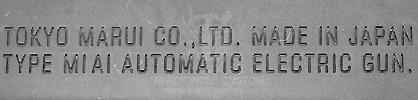

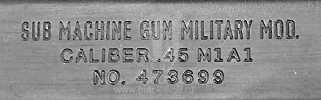

Ближе к креплению приклада выбита надпись SUB MACHINE GUN MILITARY MOD. caliber .45 M1A1 NO.473699. С правой стороны ресивера напротив предыдущей надписи выбито следущее - TOKYO MARUI CO., LTD. MADE IN JAPAN TYPE M1A1 AUTOMATIC ELECTRIC GUN. На родном ресивере в этом месте начиная с 1921-го года самая распространенная маркировка была AUTO-ORDNANCE CORPORATION. NEW YORK. U.S.A. Кстати имитация затвора и защелка магазина тоже выполнены из металла. Общие габариты - длина 352 мм, высота 36 мм, ширина 46 мм.

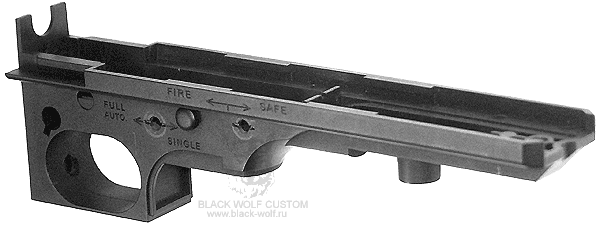

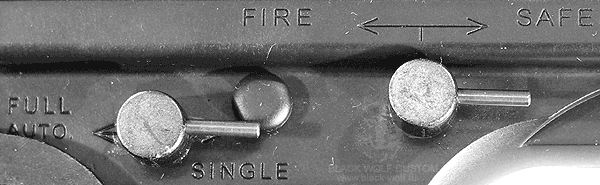

Нижняя часть ресивера выполнена из ABS пластика. Литье аккуратное, но по центру через всю деталь идет отчетливый шов от литья. Учитывая что сама деталь достаточно компактная и без больших плоскостей, она имеет более чем достаточную жесткость, что дает ей полное право имитировать металлическую деталь. С левой стороны рядом с переводчиком огня и предохранителем присутствуют выдавленные надписи FULL AUTO-SINGLE и FIRE-SAFE соответственно. На правой стороне стоит маркировка ASGK-(AirSoft Gun Ka/Airsoft Gun Association). Общие габариты - длина 240 мм, высота 75 мм, ширина 45 мм. Вес нижней части ресивера 122 гр.

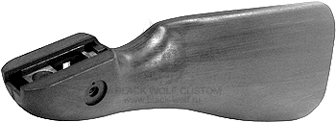

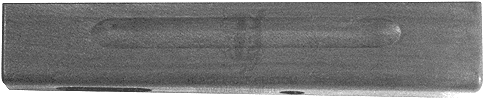

Цевье, приклад, пистолетная рукоятка выполнены из пластика имитирующие дерево. Очень хорошо кстати имитирующие. Незнающие люди сперва принимают за настоящее дерево. Цевье выполнено литьем, как цельная деталь, так же, как и пистолетная рукоятка. Швы почти отсутствую, почти - есть на торцах небольшие, но их можно не брать во внимание потому, как если не разглядывать сразу и не увидишь. К цевью посредством двух винтов L14XМ4 мм с прямым шлицом крепится антабка. Винты вкручиваются в гайки квадратного сечения 7,5Х7,5 мм. Цевье крепится одним винтом L16XМ6 мм с прямым шлицем к внешнему стволу. Пистолетная рукоятка крепится одним винтом L7XМ4 мм с прямым шлицем, с низу рукоятки к моторной раме бокса. Общие габариты цевья - длина 210 мм, ширина 37 мм, высота 40 мм. Общие габариты рукоятки высота 113 мм, ширина 65 мм, толщина 29 мм. Вес изделий цевье - 144 гр.., рукоятка 50 гр..




Основание антабки выполнено из силумина литьем. Петля выполнена из С-образной стальной проволоки зафиксированной посередине штифтом. Все окрашено в черный цвет

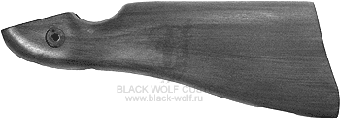

Приклад изготовлен из двух склеенных деталей с металлическими штифтами в местах соединения половинок. В месте крепления приклада с ресивером внутри вклеена металлическая вставка обеспечивающая жесткое крепление к ресиверу. К ресиверу крепится двумя болтами с прямым шлицем один L73ХМ6 мм и второй L28XМ6 мм.





Затыльник у приклада выполнен из силумина покрашенным в черный цвет. Имеет откидное окошко под пенал. Функционально служит замком для доступа к аккумулятору в прикладе. Затыльник открывается вытягиванием на себя и сдвигом по оси в любую сторону до полного доступа к аккумулятору. Приклад достаточно вместительный, в него спокойно входит стандартный ларджовый аккумулятор. При дополнительной доработке можно разместить и больше. А это уже гарантия для дальнейшего без проблемного тюнинга.



Хочу обратить внимание на оригинальное исполнение замка затыльника и его конструкцию. При открывании пенальной крышки в верхней части убирается стопор, что позволяет оттянуть подпружиненый затыльник на себя. Для того чтобы полностью снять затыльник потребуется отвинтить два винта антабки. И тогда вы получите полный доступ к механизму. Общие габариты - длина 335 мм, ширина 41 мм, высота 110 мм. Габариты стандартного отсека под батарею глубина 160 мм, ширина 24 мм, высота 48 мм. Габариты второго нижнего отсека высота 25 мм, ширина 35 мм, глубина нижней плоскости по прямой 80 мм. Вес приклада в сборе 503 гр.

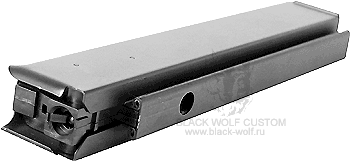

Магазин механический, вместимость 60 шаров. Внешняя оболочка выполнена очень аккуратно из штампованного листового сплава. Окрашен в черный цвет. Внутренняя с механической начинкой из пластика черного цвета. На передней стенке присутствует выдавленная надпись TOKYO MARUI CO., LTD. MADE IN JAPAN. На оригинальных магазинах в зависимости от производителя ставилась своя маркировка. Например AUTO-ORDNANCE CORP., 30 ROUND (SHOT CART.), BRIDGEPORT, CONN. 1927. Общие габариты магазина - длина 43,5 мм, ширина 27,5 мм, высота 217 мм. Общий вес неснаряженного магазина 247 гг.

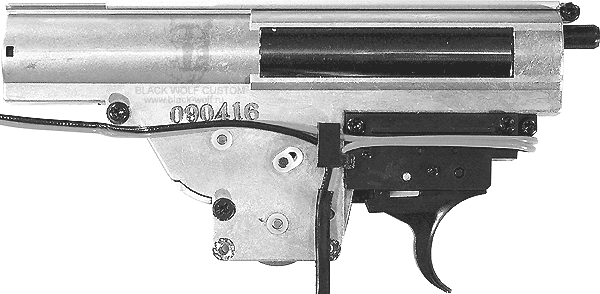

Для данной модели AEG был разработан свой Gear Box v.6. Который в последствии был использован в более поздней модели от Tokyo Marui P90. Так же, как и у бокса 3-й версии двигатель сразу крепится к боксу с помощью моторной рамы. Отличительная особенность этого бокса заключается в том, что выходное отверстие у головы цилиндра находится не по центру, а вверху у основания цилиндра. И еще средняя втулка с овальным посадочным местом. Общие габариты бокса без двигателя - длина 167 мм, высота 75 мм, ширина 25,5 мм. Вес бокса в сборе 643 гр.

Целик регулируемый по двум плоскостям и представляет из себя достаточно сложный механизм состоящий, как минимум из 7 запчастей не считая скрепляющих винтов и саморезов. Основа выполнена из силумина. Сам целик и весь механизм из пластика. Регулировка осуществляется следующим образом - для регулировки по вертикали надо вытянуть целик вверх или наоборот утопить в низ. Для регулировки по горизонтали надо аккуратно сдвинуть в нужное положение держа целик у основания. Основание мушки крепится изнутри ресивера четырьмя винтами L5XМ3 мм крестообразным шлицем, основа пластиковой части крепится также к ресиверу тремя саморезами с крестообразным шлицем L7XD2 мм.

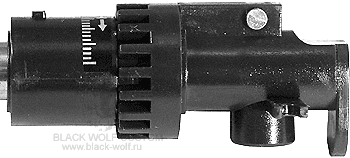

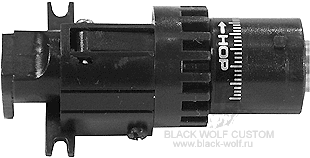

Хоп-ап выполнен из пластика черного цвета. Доступ к хоп-апу открыт постоянно в выемке гильзовыбрасывателя. Регулировка хоп-апа обеспечивается регулировочным кольцом так же, как у AUGa и G серии. Данное регулировочное кольцо обеспечивает точную регулировку. Крепится двумя саморезами с крестообразным шлицем L7XD2 мм к ресиверу.



Технические данные:
Категория
.........
Пистолет-пулемет (SMG)
Тип
.........
Air Electric Gun
Производитель
.........
Tokyo Marui
Модель
.........
Thompson M1A1
Тип Gear Box
.........
TM v.6.0
Масса
.........
3410 г
Общая длина
.........
803 мм
Длина внутреннего ствола
.........
300 мм
Способ ведения огня
.........
одиночный/автоматический
Скорострельность
.........
700/850 выстр./мин.
Прицельная дальность (примерно)
.........
25-30 метров
Начальная скорость шарика 0,20 гр.
.........
295.27 fps/90 м/с
Вместимость магазина
.........
60 шар.
Вместимость бункерного магазина
.........
190/420 шариков.
Тип электродвигателя
.........
TM EG700
Тип аккумулятора
.........
Large Type 8.4 в. 600мАч
Возможность тюнинга
.........
Да
Дополнительные аксессуары
.........
Да


Дополнительно:
- вес с пустым магазином 3112 гр.
- вес без магазина 2865 гр.
- вес магазина 247 гр.
- габариты 800Х227 мм.
- вместимость магазина 61 шарик.
- разъем для питания Large 8.4 в.
- начальная скорость шарика 0.2гр 82.7 м.с. (база из коробки).


*На момент написания статьи это была единственная модель изготовленная из металла.
**В данный момент уже появились готовые модели классического томмигана.

Ссылки по теме:

Цветные фотографии - Tokyo Marui Thompson M1A1
Инструкия по использованию Tokyo Marui Thompson M1A1
The Unofficial Tommy Gun Page
Tommy Gun Auto-Ordnance Corporation
images/thompson/Tommy Guns
Обзор с Airsoftland
M1A1 Thompson Submachine Gun with 30 Round Magazine
Hudson: WWII U.S. Army Thompson M1A1
Tokyo Marui Thompson M1A1 обзор с FA

Автор, фото: Black Wolf
30.10.04
